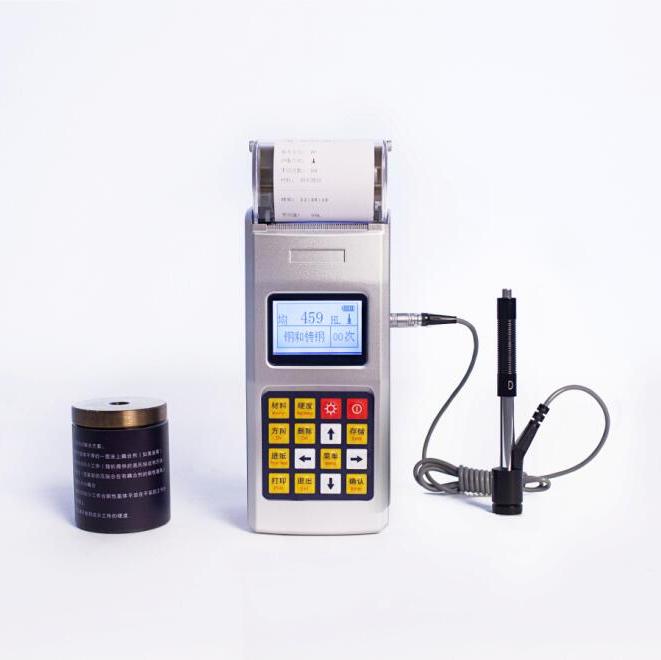

便攜式里氏硬度計leeb140
便攜式里氏硬度計leeb140是一款集可內置打印機、公差設置等多功能的硬度測量儀器，內置高速熱敏打印機，支持現場即時打印，測量結果的公正性及數據的存儲、可追溯性。
本機使用全中文顯示，菜單式操作，操作簡單、方便；可直接顯示里氏、布氏、洛氏、維氏、肖氏等多種硬度值。
該儀器小巧、便攜，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾。
詳細介紹
【功能特點】
● 采用D型精度沖擊裝置；
● 工業化殼體設計，堅固、小巧、便攜、穩定性高，適用于惡劣操作環境，抗震動、沖擊和電磁干擾；
● 主機和打印機一體化設計，方便用戶現場打印測試結果；
● 大屏幕顯示器，信息豐富、直觀，方便操作和讀值；
● 可預先設置上限下值、超限報警；
● 具有開機示值軟件校準功能，保障數據在任意行業不同的規范和標準下使用；
● 可選配7種不同的沖擊裝置，更換時不需校準，自動識別；
● 可存儲600組測量數值全中菜單、背光顯示、方便操作；
● 可配備軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富● 功能，適合質量保障活動和管理的更高要求；
● 內置大容量鋰離子可充電電池及充電控制電路；
● 連續工作不少于200小時（不開打印時），自動休眠、自動關機等節電功能。
【適用范圍】
● 已安裝的機械或組裝部件；
● 模具型腔；
● 重型工件；
● 壓力容器、汽輪發電機組及其設備的失效分析；
● 測量空間狹小的工件；
● 軸承及其它零件；
● 金屬材料倉庫的材料區分；
● 大型工件大范圍內多處測量部位的檢驗。
【主要用途】
1、大批量生產過程中產品的硬度檢測，一般標配的一套即能達到檢測要求.
2、退火、回火、淬火等熱處理的硬度檢測，選型時需要如果有硬化層，需要注意硬化層的厚度，硬化層薄的話，需要選擇C型沖擊裝置
3、軸承檢測硬度時需要注意其軸承直徑，若直徑太小需要選擇異型支撐環
4、齒輪硬度檢測時如果齒輪過小需要選擇DL沖擊裝置
5、鑄件檢測時，如果表現光潔度處理有難度時，需要選擇G型沖擊裝置。
【技術參數】
項目
leeb140
功能特點
具有里氏、洛氏、布氏三種校準功能
示值誤差/重復性
±6HLD（HLD=760）/ 6HLD（HLD=760）
測量范圍
100-990（HLD）
可識別沖擊裝置
D、G、C、DL、DC、D+15、DS
沖擊裝置插口
LEMO插口
測量方向
360°
硬度制式
HL、HB、HRC、HRB、HV、HS
電源
鋰電充電電池
充電規格
9v/1800mA
存儲功能
600組
殼體材料
塑料外殼
外型尺寸
230×86×46mm
重量
400g

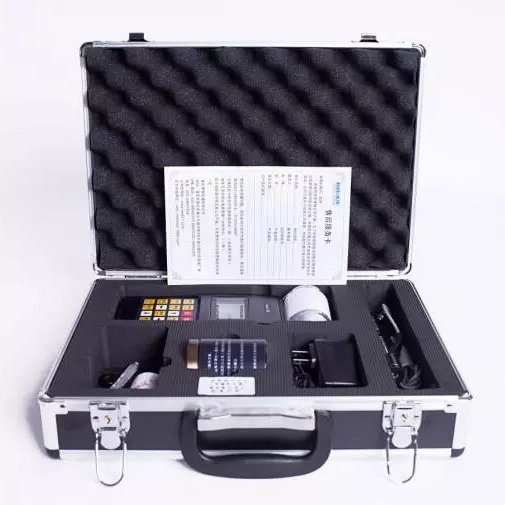

標準配置
主機、D型沖擊裝置、支撐環，標準試塊、尼龍刷、
充電器、打印紙
選配
異形支撐環、沖擊裝置、標準試塊、通訊軟件、打印紙
注：使用里氏硬度計測量時需被測工件滿足一定的測試條件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不大于1.6um。在不滿足上述條件時需要穩固支撐或密實耦合！
里氏硬度計可選配件，8種沖擊裝置、各種異型支撐環、PC通訊軟件
【沖擊裝置測試范圍】
|
材料 |
硬度制 |
沖擊裝置 |
|||
|
D/DC |
C |
G |
DL |
||
|
Steel and cast steel 鋼和鑄鋼 |
HRC |
17.1～68.5 |
20.0～69.5 |
|
20.6～68.2 |
|
HRB |
59.6～99.6 |
|
47.7～99.9 |
37.0～99.9 |
|
|
HB |
140～651 |
80～683 |
90～646 |
150～646 |
|
|
HV |
83～976 |
80～996 |
|
85～950 |
|
|
HS |
26.4～99.5 |
31.9～102.3 |
|
26.5～99.4 |
|
|
Steel 鍛鋼 |
HB |
142～651 |
|
|
|
|
CWT、ST 合金工具鋼 |
HRC |
17.1～67.1 |
20.0～69.5 |
|
|
|
HV |
83～976 |
80～996 |
|
|
|
|
Stainless steel 不銹鋼 |
HRB |
59.6～99.6 |
|
|
|
|
HB |
140～651 |
|
|
|
|
|
HV |
83～976 |
|
|
|
|
|
GC. IRON 灰鑄鐵 |
|
140～334 |
|
92～326 |
|
|
NC、IRON 球墨鑄鐵 |
HB |
140～387 |
|
140～364 |
|
|
C．ALUM 鑄鋁合金 |
HB |
30～159 |
|
|
|
|
BRASS 銅鋅合金 （黃銅） |
HB |
40～173 |
|
|
|
|
HRB |
13.5～95.3 |
|
|
|
|
|
BRONZE 銅錫合金 （青銅） |
HB |
60～290 |
|
|
|
|
COPPER 純銅 |
HB |
45～315 |
|
|
|
【異型沖擊裝置技術參數】
|
異型沖擊裝置 |
DC（D）/DL |
D+15 |
C |
G |
E（需進口） |
|
|
沖擊能量 沖擊體質量 |
11mJ 5.5g/7.2g |
11mJ 7.8g |
2.7mJ 3.0g |
90mJ 20.0g |
11mJ 5.5g |
|
|
球頭硬度: 球頭直徑: 球頭材料: |
1600HV 3mm 碳化鎢 |
1600HV 3mm 碳化鎢 |
1600HV 3mm 碳化鎢 |
1600HV 5mm 碳化鎢 |
5000HV 3mm 金剛石 |
|
|
沖擊裝置直徑: 沖擊裝置長度: 沖擊裝置重量: |
20mm 86(147)/ 75mm 50g |
20mm 162mm 80g |
20mm 141mm 75g |
30mm 254mm 250g |
20mm 155mm 80g |
|
|
試件最大硬度 |
940HV |
940HV |
1000HV |
650HB |
1200HV |
|
|
試件表面平均 粗糙度Ra: |
1.6μm |
1.6μm |
0.4μm |
6.3μm |
1.6μm |
|
|
試件最小重量: 可直接測量 需穩定支撐 需密實耦合 |
>5kg 2～5kg 0.05～2kg |
>5kg 2～5kg 0.05～2kg |
>1.5kg 0.5～1.5kg 0.02～0.5kg |
>15kg 5～15kg 0.5～5kg |
>5kg 2～5kg 0.05～2kg |
|
|
試件最小厚度 密實耦合 硬化層最小深度 |
5mm ≥0.8mm |
5mm ≥0.8mm |
1mm ≥0.2mm |
10mm ≥1.2mm |
5mm ≥0.8mm |
|
|
球頭壓痕尺寸 |
||||||
|
硬度 300HV 時 |
壓痕直徑
壓痕深度
|
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
|
硬度 600HV 時 |
壓痕直徑
壓痕深度
|
0.54mm
17μm |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
|
硬度 800HV 時 |
壓痕直徑
壓痕深度
|
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μm |
|
沖擊裝置適用范圍 |
DC型測量孔或園柱筒內； DL型測量細長窄槽或孔； D型用于常規測量 |
D+15型接觸面細小，加長，適宜測量溝槽或凹入的表面 |
C型沖擊力小，對被測表面損傷很小，不破壞硬化層，適合測量小輕薄部件及表面硬化層。 |
G型測量大厚重及表面較粗糙的鑄鍛件。 |
E型測量硬度高的材料 |
|
【里氏硬度計符合標準】
1、GB/T 17394.1-2014《金屬材料 里氏硬度試驗 第1部分：試驗方法》
2、GB/T 17394.2-2012《金屬材料 里氏硬度試驗 第2部分：硬度計的檢驗與校準》
3、GB/T 17394.3-2012《金屬材料 里氏硬度試驗 第4部分：標準硬度塊的標定》
4、GB/T 17394.4-2014《金屬材料 里氏硬度試驗 第4部分：標準值換算表》
5、設計依據標準：《里氏硬度計技術條件》 JB/T 9378-2001
圖片欣賞
 里氏硬度計leeb120 |
 里氏硬度計Leeb110 |

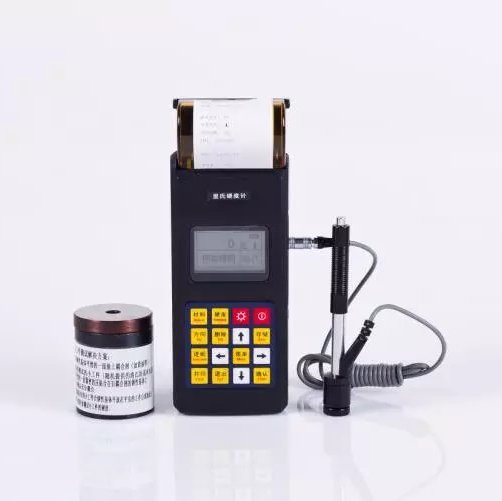

便攜式里氏硬度計leeb140 |
