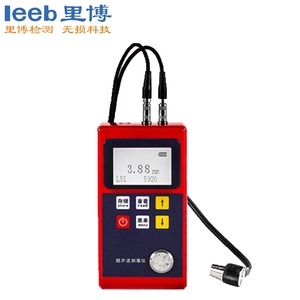

超聲波測厚儀leeb322
采用超聲波測量原理，適用于能使超聲波以一恒定速度在其內部傳播，并能從其背面得到反射的多種材料厚度的測量。
此儀器可對多種板材和多種加工零件做測量，另一重要方面是可以對生產設備中管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度。
可應用于石油、化工、冶金、造船、等領域。
詳細介紹
基本原理：
超聲波測量厚度的原理與光波測量原理相似。探頭發射的超聲波脈沖到達背測物體并在物體中傳播，到達材料分界面時被反射回探頭，通過測量超聲波在材料中傳播的時間來確定被測材料的厚度。
功能特點：
● 針對復合、未知材料已知厚度，反測準確聲速；
● 設置上下限公差，超過自動報警；
● 狀態提示功能。
● 具有儀器校準功能；
● 聲速可調 ；
● 可存儲2000個數據；
● 具有耦合狀態提示功能；
● 有高亮度LED背光顯示，方便在光線昏暗環境中使用；
● 有剩余電量指示功能，可實現顯示電池剩余電量；
● 具有自動休眠、自動關機等節電功能；
● 小巧、便攜、穩定性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
● 公制與英制可選擇。
技術參數：
|
項目名稱 |
Leeb322 |
|
示值誤差 |
±（1%H+0.1）mm H為被測物體實際厚度 |
|
測量范圍 |
0.75~350mm（鋼，由探頭決定，標配探頭范圍1~250mm） |
|
顯示分辨率 |
0.01mm |
|
聲速范圍 |
1000~9999m/s |
|
存儲 |
2000組 |
|
使用環境 |
-10~60℃（非高溫探頭） -10~300℃（高溫探頭） |
|
PC通訊 |
無 |
|
電源 |
AAA型堿性電池2節 |
|
工作時間 |
100小時 |
|
殼體材料 |
塑料外殼 |
|
外形尺寸 |
129*68*25 mm |
|
重量 |
230g |
|

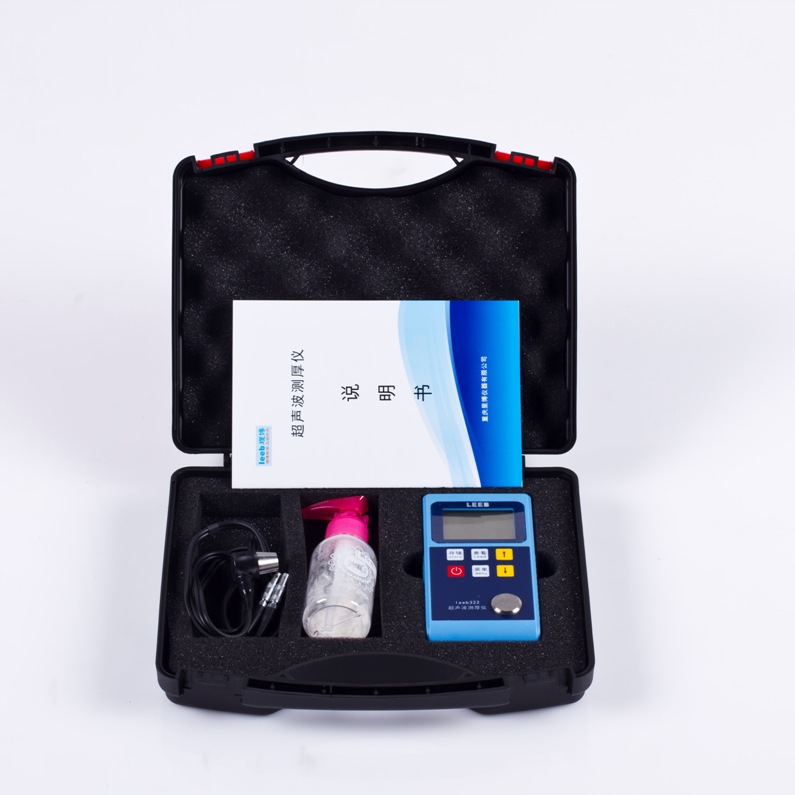

標準配置 |
主機、L51探頭、堿性電池2節、耦合劑 |
|
可選配件 |
各類探頭、耦合劑 |
探頭參數：
|
名稱 |
型號 |
頻率(MHz) |
探頭直徑 |
測量范圍 |
最小管徑 |
特性描述 |
|
標準探頭 |
L51 |
5 |
10mm |
1.0mm～250.0mm(鋼) |
Φ20mm×3.0mm |
常溫使用(<60℃) |
|
KK探頭 |
kk |
5 |
10mm |
1.0mm～350.0mm(鋼) |
Φ20mm×3.0mm |
常溫使用(<60℃) |
|
微徑探頭 |
L77 |
7 |
6mm |
0.7mm～50.0mm(鋼) |
Φ15mm×2.0mm |
用于薄壁及小弧面量, 常溫使用(<60℃) |
|
粗晶探頭 |
LZ2 |
2 |
22mm |
2.5mm～350mm(鋼) |
20 |
用于鑄鐵等粗晶材質測量,常溫使用(<60℃) |
|
高溫探頭 |
LG5 |
5 |
14mm |
2.0～100mm(鋼) |
30 |
用于溫度小于300℃的材料的測量 |
多種材料聲速表
|
材料 |
聲速（m/s） |
|
鋁 |
6340--6400 |
|
鋼 |
5920 |
|
不銹鋼 |
5740 |
|
黃銅 |
4399 |
|
銅 |
4720 |
|
鐵 |
5930 |
|
鑄鐵 |
4400--5820 |
|
鉛 |
2400 |
|
尼龍 |
2680 |
|
銀 |
3607 |
|
金 |
3251 |
|
鋅 |
4170 |
|
鈦 |
5990 |
|
錫 |
2960 |
|
丙烯酸（類）樹脂 |
2760 |
|
環氧樹脂 |
2540 |
|
冰 |
3988 |
|
鎳 |
5639 |
|
樹脂玻璃 |
2692 |
|
聚苯乙烯 |
2337 |
|
陶瓷 |
5842 |
|
聚氯乙烯 |
2388 |
|
石英 |
5639 |
|
硫化橡膠 |
2311 |
|
聚四氟乙烯 |
1422 |
|
水 |
1473 |

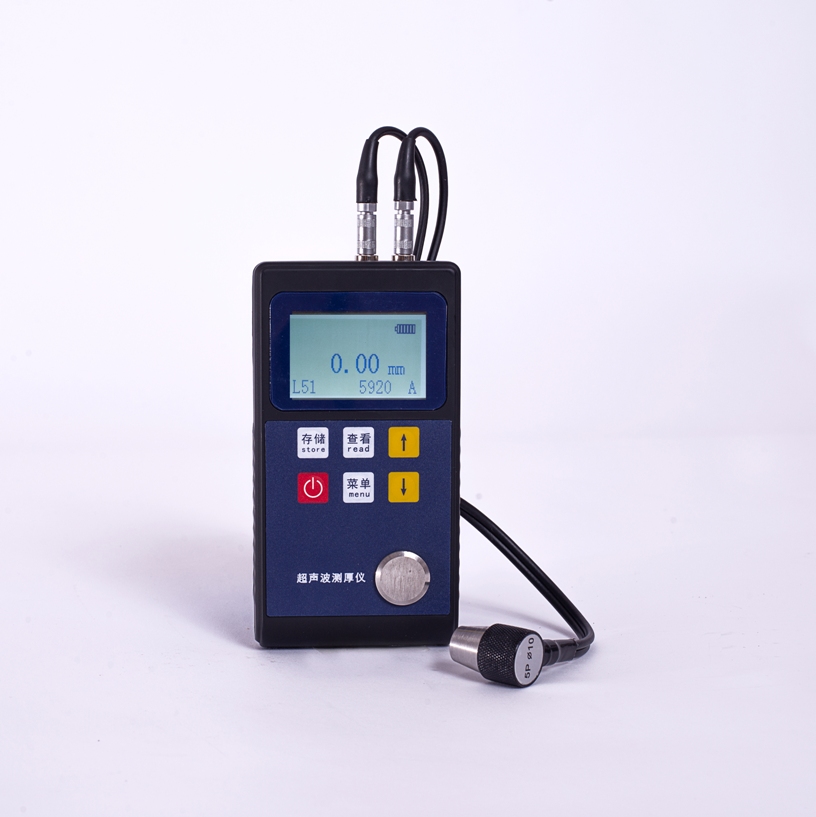

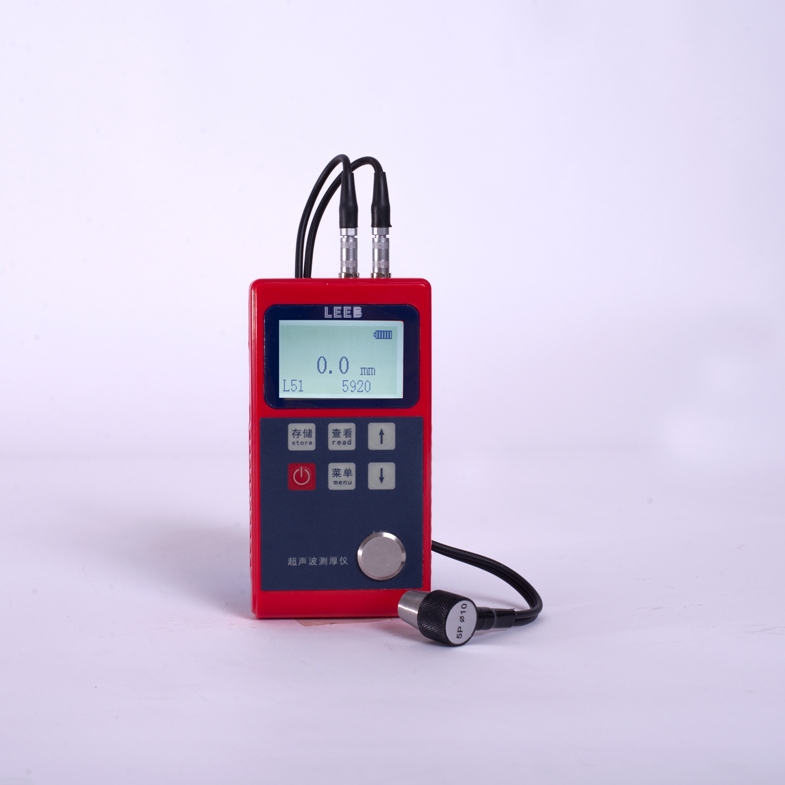

圖片欣賞
