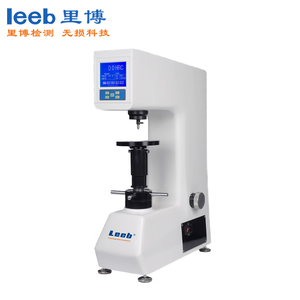

600MRD數顯洛氏硬度計 通用型號HRS-150
600MRD數顯洛氏硬度計 通用型號HRS-150采用一體化鑄造機身，不變形不位移，砝碼加載結構，性能穩定，測量精度高，重復性好。顯示界面采用了菜單式結構，精度位移傳感器，5.1吋LCD屏顯示，12種洛氏硬度標尺的選擇，多種硬度換算功能，硬度測試結果打印輸出，具有良好的可操作性和直觀性，結構堅固，剛性好、準確、經用、安裝調試簡單。
詳細介紹
【產品概述】
一體化鑄造機身，不變形不位移，砝碼加載結構，性能穩定，測量精度高，重復性好。顯示界面采用了菜單式結構，精度位移傳感器，5.1吋LCD屏顯示，12種洛氏硬度標尺的選擇，多種硬度換算功能，硬度測試結果打印輸出，具有良好的可操作性和直觀性，結構堅固，剛性好、準確、經用、安裝調試簡單。
【主要功能】
● 精度位移感器,
● 5.1吋LCD屏顯示，菜單式結構，
● 12種洛氏硬度標尺的選擇，可選配塑料配件測塑料硬度,
● 多種硬度換算功能，
● 硬度測試結果打印輸出，
● 具有良好的可操作性和直觀性
● 結構堅固，剛性好 、準確、經用。
【應用范圍】
測定黑色金屬、有色金屬等洛氏硬度,淬火鋼，調質、退火鋼，冷硬鑄件，可鍛鑄件，鋁合金，銅，軸承鋼等。
【技術參數】
|
型號 |
600MRD |
|
初試驗力 |
10kgf(98.07N) |
|
試驗力 |
60kgf(588N) 100kgf(980.N) 150kgf(1471N) |
|
洛氏標尺 |
HRA、HRB、HRC、HRD、HREW、HRFW、HRGW、HRHW、HRKW、HRL、HRM、HRR |
|
換算標尺 |
HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
|
壓頭規格 |
金剛石圓錐洛氏壓頭，φ1.5875mm鋼球壓頭 |
|
測試范圍 |
HRA:20-95、HRBW:10-100、HRC:20-70、HRD:40-77、HREW:70-100、HRFW:60-100、HRGW:30-94、HRHW:80-100、HRKW:40-100、HRL:50-115、HRM:50-115、HRR:50-115 |
|
硬度分辨率 |
0.1HR |
|
保荷時間 |
2 ～60S |
|
顯示方式 |
液晶屏顯示 |
|
試件最大高度 |
190mm |
|
壓頭到內壁 |
165mm |
|
外形尺寸 |
520X240X700mm |
|
主機重量 |
約80Kg |
|
電源 |
AC220V + 5%, 50~60 Hz |
|
執行標準 |
精度符合GB/T230.2、GB/T230.2、ISO6508-2、ASTM E18、JJG112檢定規程 |
|
數據輸出 |
打印機 |
|
選配 |
塑料標尺：塑料標尺硬度塊及相關壓頭（直徑Φ3.175，Φ6.35，Φ12.7） |
【洛氏試驗原理】
試驗開始時，試驗機壓頭放在試件上，施加初試驗力，并建立一由位移傳測量裝置測出的基準點。因為初試驗力使壓頭壓入試件，所以表面的光潔或不規則不會影響試驗。接著試驗機施加主試驗力，這一較大的力，進入試樣更深，然后卸除主試驗力，同時保持初試驗力，此時，試驗機測量相對于既定的基準點的凹痕深度。凹痕的直線深度是洛氏硬度數值的基礎。凹痕深度淺只表示材料硬度較高，凹痕深度相對深，則表示材料硬度較軟。

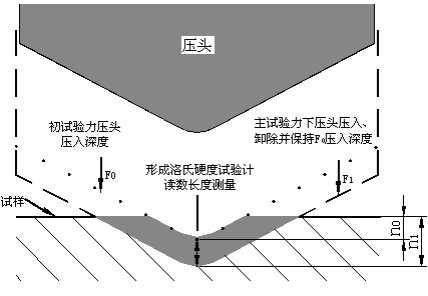

硬度計測量原理圖
HRC.A＝100－n1－n0 0.002
HRB=130－n1－n0 0.002
式中：n0 — 在初試驗力F0作用下，壓頭壓入試樣的深度
n1 — 在以施加總試驗力F，并卸除主試驗力F1，但仍保持初試驗力F0時壓頭壓入試件的深度。
【硬度計主機外形】

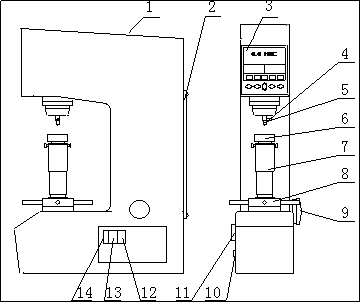

硬度計主機外形
1.上蓋
2.后蓋
3.顯示屏
4.壓頭止緊螺釘
5.壓頭
6.試臺
7.螺桿
8.旋輪
9.手輪
11.打印機
12.電源插座
13.保險絲
14.開關
【硬度計符合標準】
GB/T 230.1-2018 金屬材料 洛氏硬度試驗 第1部分 試驗方法
GB/T 230.2-2012 《金屬材料 洛氏硬度試驗 第2部分：硬度計的檢驗與校準》國家標準
JJG 112-2013_金屬洛氏硬度計(A,B,C,D,E,F,G,H,K,N,∕T標尺)檢定規程
ASTM E18-2015金屬材料洛氏硬度試驗方法標準
ASTM標準-金屬試驗方法及分析程序
【標準配置】
|
名稱 |
數量 |
名稱 |
數量 |
|
金剛石洛氏壓頭 |
1只 |
φ1.5875mm球壓頭 |
1只 |
|
砝碼A、B、C |
共3只 |
標準洛氏硬度塊 |
共3塊 |
|
產品合格證 |
1份 |
大、中、 V型試臺 |
各1只 |
|
產品使用說明書 |
1本 |
|
|
