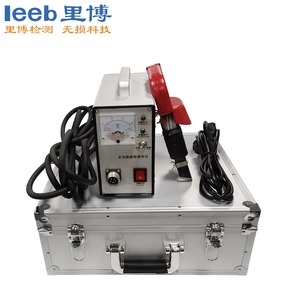

里博leeb610C 磁粉探傷儀

Leeb610C型電磁軛、馬蹄式、磁環探傷儀，是利用磁軛對鐵磁性被探傷工件進行交流磁化的磁粉探傷儀，它能對多種零件進行磁化探傷，包括對大型零部件進行局部磁化探傷，能用作外加法磁力探傷和剩磁法磁力探傷。

儀器利用可控硅組成無觸點開關，噪音小，壽命長。儀器體積小，重量輕，提升力大，活關節可調，適用于平焊縫、角焊縫、壓力容器、管道及形狀復雜零部件的探傷。儀器輸出為低電壓，對不允許高電壓進入設備內探傷的場合更為適合。

查看更多磁粉探傷儀

詳細介紹

主要功能

Leeb610C型電磁軛、馬蹄式、磁環探傷儀，是利用磁軛對鐵磁性被探傷工件進行交流磁化的磁粉探傷儀，它能對多種零件進行磁化探傷，包括對大型零部件進行局部磁化探傷，能用作外加法磁力探傷和剩磁法磁力探傷。

儀器利用可控硅組成無觸點開關，噪音小，壽命長。儀器體積小，重量輕，提升力大，活關節可調，適用于平焊縫、角焊縫、壓力容器、管道及形狀復雜零部件的探傷。儀器輸出為低電壓，對不允許高電壓進入設備內探傷的場合更為適合。

技術參數

項目	Leeb160C
輸入電壓	AC 220V ± 10%V
輸出電壓	AC 36V
輸出電流	＞10A
提升力	A型探頭AC≥44N（4.5kg），DC≥177N（18.1 kg）； D型探頭AC≥44N（4.5kg），DC≥177N（18.1 kg）； E型探頭AC≥118N（12 kg)
暫載率	50%
探傷靈敏度	A型1＃試片顯示清晰
主機外形尺寸	230×160×120mm（長×高×寬）
重量	5㎏
磁化極距	A型探頭，為0～200mm，可調； D型探頭，固定式為150mm，帶活關節時0～240mm,可調； E型探頭兩相鄰探頭鐵芯中心距為95×100mm； O型探頭內徑為φ150mm
磁化方式	具有交流與直流兩種磁化方式

結構特點

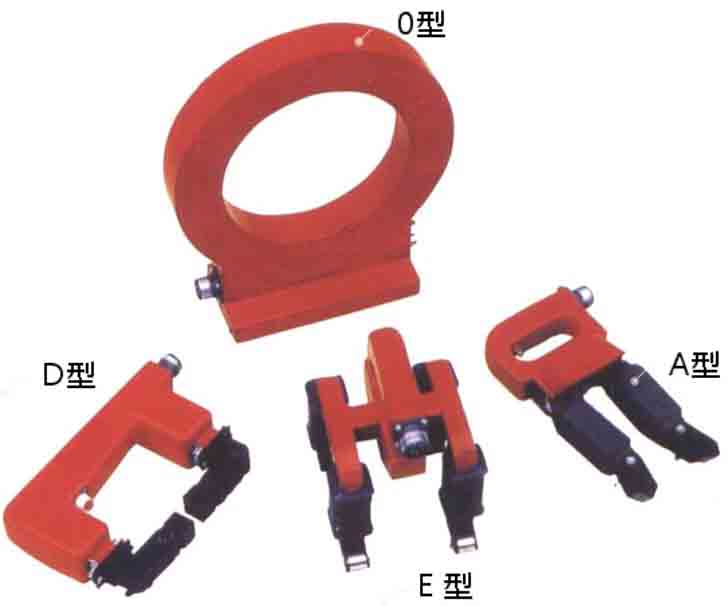

儀器采用可控硅開關，低電壓輸出安全，探頭采用固定式和外加可調式兩種，可調式探頭可根據不同部件形狀調節極靴間距，并有良好的接觸。

A型探頭：電磁軛探頭，磁化強度大。極距：0～200mm可調，提升力：AC≥4.5kg，DC≥18.1kg。探頭具有導磁高、磁化強度大等特點。

E型探頭：交叉磁軛探頭或旋轉磁場探頭，可一次全方位復合磁化探傷，極距：兩相鄰探頭鐵芯中心距為95×100mm，提升力：AC≥12kg。探頭速度快、檢測質量高。探頭能產生旋轉磁場，對各種直焊縫、環焊縫、對接焊縫及幾何形狀大的平面、曲面，進行一次全方位探傷。

D型探頭：馬蹄磁軛角焊縫探頭，活動關節磁頭；對異形面、形狀復雜工件探傷尤其適用。極距：固定式為150mm，帶活關節時0～240mm,可調；提升力：AC≥4.5kg，DC≥18.1kg。探頭采用活關節可自由調節使用范圍廣

O型探頭：環形探頭，內徑：150mm，中心磁場≥180Oe。配備一臺環形探傷儀，它是采用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、螺栓類等復雜工件的分段探傷或退磁。

操作使用

1. 將電源電纜的圓形插頭插入儀器三芯電源插座，將電纜的單相插頭插入電網配電板插座，（需要要有牢固的接地線）接通儀器電源開關，指示燈亮，表明電路已接通電源。

2. 將電纜線兩端航空插頭分別插入儀器插座及探頭插座中。

3. 使探頭和被探工件表面接觸好，按下探頭上的充磁按鈕，充磁指示燈亮，表明工件已在磁化。

4. 停止使用時，關掉儀器電源開關及電網配電板上的總開關。

注意事項

1.使用該儀器時，將探頭和被探工件很好的接觸，才能按下沖磁按鈕，否則線圈中的電流會增大而燒壞熔斷器，甚至損壞可控硅。

2. 若需要調節磁極間距時，松動可調關節上的蝶形螺母來改變磁極間距，然后將螺母旋緊才能工作。

故障檢修

1. 電源指示燈不亮：可能是指示燈泡壞或電源開關故障或保險絲熔斷。

2. 保險絲熔斷：安裝在面板上的保險絲接在變壓器的初級，當變壓器初級有較大電流分量或初、次級短路等故障，均可引起保險絲熔斷。若檢修時無法判斷是哪一部分故障，可將兩變壓器分開，分別接上電源，再分別檢查，找出故障3. 充磁指示燈不亮：可能是指示燈泡壞，小型繼電器故障或可控硅不工作等故障。

標準配置
