觸摸屏自動維氏硬度系統：

一、儀器名稱和型號、交貨期限：
1、儀器名稱：螺紋鋼觸摸屏自動維氏硬度系統
2、儀器型號：FBMHVS-XY
3、供貨期：一個月
二、儀器應用范圍：
儀器適用于多種金屬及部分非金屬材料的顯微維氏硬度測定，能夠?qū)Χ喾N零件（機加工件、鍛件、鑄鐵、鑄鋼件等）、有色金屬及熱后處理零件等進行硬度的測定，同時適用于有效硬化層深度、涂鍍層及焊接件的熱影響部位測定。還可用于多種金屬零件內部金相組織的觀察及對圖像進行采集、顯示及輸出打印。適用于測量工件的硬度梯度分布曲線及測量熱處理后齒輪的表面硬度，有效硬化層深度。

三、儀器配置：

型號	FBMHVS-XY
可配試驗力	9.8N(1Kgf),49N(5Kgf),98N(10kgf),196N(20Kgf)，294.2N(30Kgf),490N(50kgf
執行標準	GBT4340.1，GBT4340.2，ASTM_E92
試驗力施加方法	自動（加荷、保荷、卸荷）
XY樣品臺和移動控制	系統提供XY電動移動樣品臺： 1.XY行程:50mm*50mm臺面尺寸:110mmX110mm,位移重復精度< 2um；行程和尺寸可定制 2.自動邊緣掃描：沿樣品邊緣自動掃描并描繪樣品邊緣整體圖，供加載路徑規劃使用，適合于需要在樣品的特定位置上的硬度測量 3.XY移動速度均可調 4.可按方向按鈕或鍵盤方向鍵，或通過輸入移動距離等移動或升降
加載模式和路徑設置	加載路徑設置提供如下模式： 1.沿線；2.沿線帶角度；3.自由點擊；4.橫向沿線；5.縱向沿線； 6.沿曲線多條線；7.沿曲線矩陣；8.圓??；9.齒心；10.齒頂平行；11.自動沿邊緣帶角度；12.自動沿邊緣矩陣；13.圓心。新的模式可定制添加

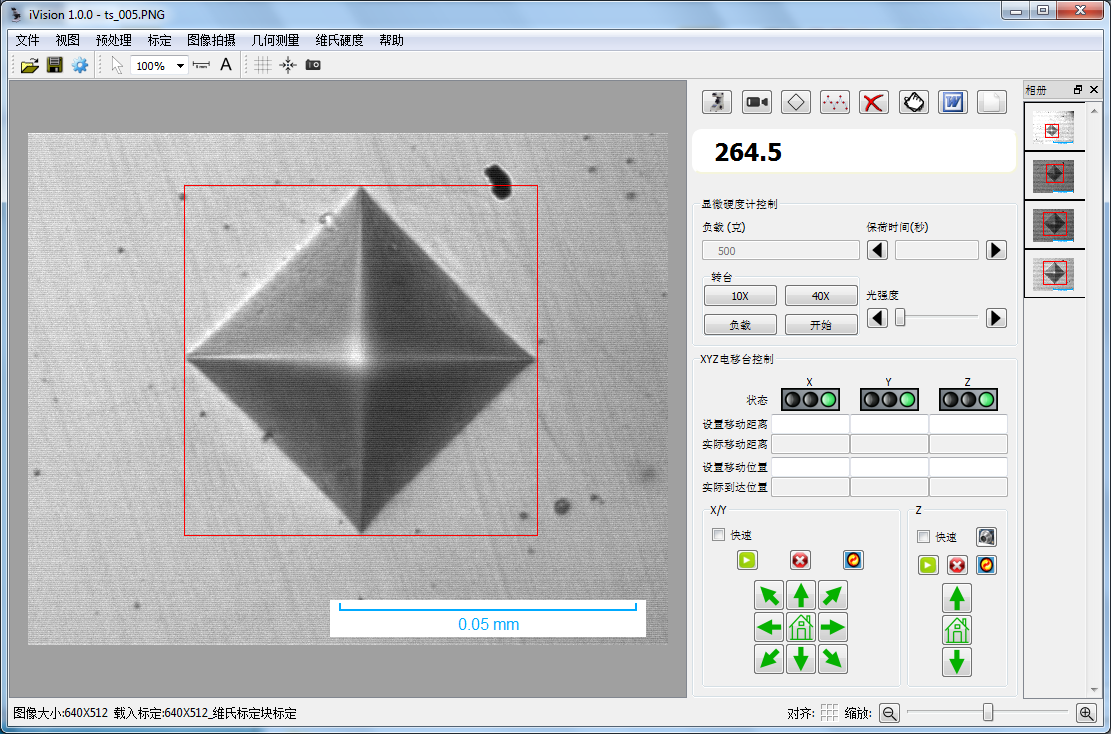

自動測量	按設定的加載路徑逐點自動加載、自動測量壓痕計算硬度值,并自動繪制硬化曲線；一鍵完成: 1.可設置小HV，測量到達該值后自動停止 2.測量完成后，可在原路徑上繼續加點測量 3.每點測量圖像被保存可用于最后手動修正；修正時只需要鼠標拖拉壓痕四邊形邊框，硬度測量值、統計、和測量像冊等自動更新
攝像頭和標定管理	1.130萬像素 USB2.0 CMOS 用于顯微鏡測量攝像頭 （3百萬像素?cái)z像頭可選） 2.可用硬度標定塊或標定尺兩種方法標定攝像頭 3.為了提高測量準確度，可對不同試驗力分別標定，系統自動載入
硬度值轉換、修正、有效驗證	1.硬度轉換：測得的維氏硬度值可轉換到美標、國標、或德標的其它硬度值如HB、HR等； 2.硬度修正：可對球面或圓柱面樣品測量值進行修正； 3.有效驗證：根據測得的硬度值，計算出最小的樣品厚度、測試點距樣品邊緣距離、和測試點之間的距離
數據統計	自動計算硬度的平均值、方差、Cp、 Cpk等統計值
硬化曲線	自動繪制硬化曲線： 1.在一個測量路徑下可自動生成多條硬化曲線或按平均值生成單條曲線； 2.可繪制HV對XY的硬化曲線圖
數據儲存	原始測量數據和圖像等可保存于文檔供以后調出打出報告；一個文件保存一個測量的所有數據

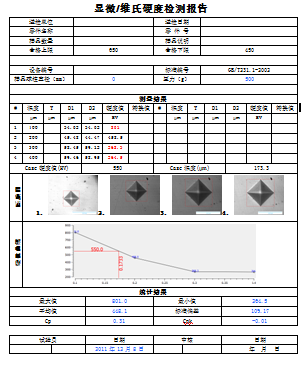

測試報告	自動生成WORD或EXCEL文檔報表；報表格式可定制；標準格式包括每單個測量點硬度值、統計值、壓痕圖像、和硬化曲線等
努氏硬度	可設置為努氏硬度測量
斷裂韌性	可設置為測量壓痕斷裂韌性
其他功能	包括圖像/視頻拍攝、圖像處理、幾何尺寸測量、文檔標注、相冊管理、和定倍打印等；文檔標注可在圖像上輸入文字、清單、和圖片等

維氏硬度自動測量系統配置：

主 要 功 能：

一. XY樣品移動控制: 系統提供XY電動移動樣品臺
；Z軸絲桿控制、手動調焦；XY可同時運動；
XY可用鍵盤方向鍵微調到位；
二．    攝像頭：1.3M像素CMOS USB2.0 攝像頭，其它攝像頭可選；
三．    加載模式和路徑設置: 系統提供多種加載模式包括沿線、沿邊緣角度、沿曲線邊緣角度等；加載點坐標可設置；
四．    自動尋邊: 沿樣品邊緣自動掃描并自動找到拐點如齒頂齒根等;
五．    一次性手動調焦后自動加載、自動測量：按一次性調焦后系統按設定的加載模式多點自動加載、自動測量,并自動繪制硬化曲線；一鍵完成；
六．    硬度值轉換、修正、驗證: 系統可同時將測得的維氏硬度值轉換到其它多個硬度標尺如HB、HR等；可對球面圓柱面樣品測量值進行修正；可對樣品測量值進行驗證；

七．    數據統計：自動計算測量硬度的平均值、方差、Cp、 Cpk等統計值；
八．    數據儲存：測量數據和圖像等可保存于一個文檔供以后調出;
九．    測試報告: 自動生成WORD或EXCEL文檔報表；用戶可定制報表格式；標準格式包括每單個硬度測量值、統計值、壓痕圖像、和硬化曲線等；用戶還可輸入自定義的額外信息用于報告；測試數據也可發送到指定的網絡端口。
十．    努氏硬度: 可設置為努氏硬度測量；
九．    斷裂韌性: 可設置為測量壓痕斷裂韌性；
十．其它功能： 含 iVision-PM顯微圖像處理與測量系統的所有功能，包括圖像拍攝、標定、圖像處理、幾何尺寸測量、文檔標注、相冊管理、和定倍打印等；

系 統 特 點：

手動修改：測量后可便捷地用鼠標手動拖拉修改壓痕標記,測量值和統計結果等將自動更新。

名稱	數量	名稱	數量
XY電動位移工作臺	1只	XY步進驅動箱	1只
電源線	1根	USB連接線	1根
XY連接線	1根	RS232串口線	1根
130萬攝像頭	1只	軟件安裝光盤	1片
加密狗	1只

儀器安裝要求：

1.供電需求:

光譜儀基本配電要求為交流供電220VAC，三線，單相，50 Hz，無電磁干擾，輸入電流為16安培。

2.操作環境要求:

儀器應安放在低噪音、低塵、無震動、無腐蝕性氣體的環境中。 JMHVS-XY自動維氏硬度計設計操作環境溫度在0℃ - 50℃之間。相對濕度在 30 – 80% (無冷凝)。儀器應避免陽光長期直射、遠離通風口（冷風或熱風）。
溫度變化要求：
若保持儀器正常工作，環境溫度的變化不應太大，儀器的穩定性及數據質量。通常情況下，由于現場早晚溫差、陽光直射升溫、空調等，都會造成溫度的漂移變化，在溫度控制過程中應加以注意。
相對濕度要求：
現場濕度與溫度一樣，都會對儀器的操作及穩定性帶來影響。通常要求相對濕度要控制在 30 到80%以內，但需要是無冷凝環境。用戶應對現場相對濕度進行監控，防止水氣凝結，造成儀器電路系統損壞。

3.附屬設備及要求：

FOUNDRY-MASTER Optimum直讀光譜儀正常工作狀態下，要求備有相關的附屬設備以實驗室配套儀器。在安裝時根據實驗室面積及空間條件，保證溫度的相對穩定
樣品前處理設備是正常分析的前提條件，制樣時應備有相應的磨樣設備、車床或多種規格的砂紙。

儀器驗收：

JMHVS-XY自動維氏硬度計驗收一般由用戶組織進行，但要求用戶在驗收時提供需要的儀器工作條件。儀器的驗收主要包括以下內容：

1.供貨情況

1.1.交易雙方依照合同開箱清點，供貨無錯誤、無短缺

1.2.儀器外觀無磨損、破損現象，零備件消耗件無破損、短缺
1.3.依照合同，儀器隨機軟件中基體、程序（包括子程序）齊全。

2.儀器安裝調試

2.1.儀器外部電路連接規范
2.2.儀器開機后運行正常無故障，如有其他情況需向用戶說明情況，并填寫安裝調試備忘錄。

3.用戶培訓

3.1.用戶能夠操作儀器（包括開關機、分析樣品、數據的存儲、調出及打印等）
3.2.用戶能夠完成儀器的校準操作
3.3.用戶能夠完成儀器的日常維護
3.4.針對不同用戶，工程師應告知儀器在應用方面的注意事項

4.儀器的分析數據

4.1.儀器的現場分析數據及分析能力可參照已簽訂的技術合同進行驗收。
4.2.技術合同未提及具體驗收條款的，可參考維氏硬度計儀器相關進行驗收。

5.儀器的驗收可與儀器的安裝調試同步進行。
