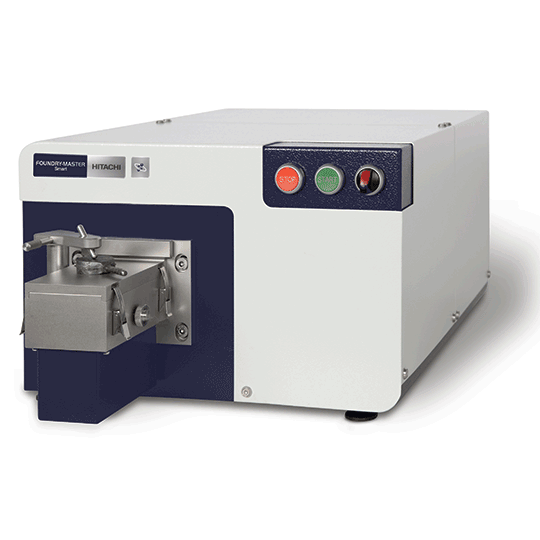

臺式FMO/S全譜火花直讀光譜儀

FOUNDRY-MASTER Smart臺式直讀光譜儀技術特點

	一、FOUNDRY-MASTER Smart是一款金屬加工企業的經濟型選擇： 穩定的性能，緊湊的設計，不僅能應用在實驗室，而且在爐前的惡劣環境也可以工作 。 為中小型鑄造企業量身定制的穩定和分析手段。 儀器的技術在進行元素成分分析時應用好的譜線。
	二、FOUNDRY-MASTER Smart 采用了新的CCD讀出系統動態積分算法，實現的密度高，CCD光學系統能夠好的譜線選擇。 175-671nm的波長范圍覆蓋了元素譜線，能夠分析常規元素。 數字火花源技術能夠優化激發參數，降低各元素的檢出限。 平場線性CCD陣列，全譜覆蓋，無遺漏 氬氣填充設計紫外光（短波）的很好傳遞和耗檢測；節約用戶的購機成本 設備采用無光纖設計，實現元素的無損耗測量，儀器的穩定，減少用戶的對設備的維護成本以及操作人員維護工作量
	三、FOUNDRY-MASTER Smart便攜式運輸設計: 小型便攜化個性定制機器 皮實的HDPE設計運輸包裝 耐受溫度-40°C 到 +80°C 包裝內設包裝防沖撞緩沖系統 根據ATA Spec 300認證 “PYLOCX”電子鎖系統 外觀尺寸 長度:790 mm (31,6 “) 寬度:590 mm (23,6”) 高度:350 mm (14,0”) 重量:12 kg (5,5 lb)
	四、FOUNDRY-MASTER Smart臺式光譜儀在每次激發時，光學系統自動進行譜線掃描，接收的正確性，繁瑣的波峰掃描工作。 實時波長校準功能保障了長期穩定性。 全譜技術自動描跡調整光路，激發樣品時，儀器自動識別每塊CCD上的譜線，與原存儲線進行對比，確定漂移位置，找出分析線當前的像素位置進行測定。消除因溫度氣壓等環境變化而產生的光譜漂移；而傳統使用光電倍增管技術的光譜須進行手動調節，技術要求很高。全譜技術自動尋址，是設備即開即用的前提。
	五、FOUNDRY-MASTER Smart臺式光譜儀采用開放式樣品臺，使樣品的放置及分析更加簡便。 擁有開放式的火花臺并配備了歷經市場考驗的噴射電極技術，能夠測量形狀尺寸的樣品。 三面開放式的火花臺設計不再需要限制樣品的尺寸和形狀。 可選配不同尺寸的樣品夾具。
	六、FOUNDRY-MASTER Smart 臺式光譜儀采用了噴射電極技術（JET STREAM）。在激發狀態下，電極周圍會形成氬氣噴射氣流。這種技術會帶來的優勢。 激發點周圍的氬氣流激發過程不受外界干擾 節省了氬氣的使用，降低了客戶的使用成本 樣品臺無須密封，線材等小樣品也可以方便的借助適配器進行分析 小化氬氣消耗量并控制少的氬氣污染
	七、FOUNDRY-MASTER Smart臺式光譜儀的設計十分巧妙。通過將入射窗與光學系統進行分離，使入射窗的清洗變得非常方便，客戶可以在日常工作中自行進行操作；操作過程不影響光學系統。在日常工作中，儀器的真空系統無須維護，也沒有消耗的更換部件。 相比同類產品，入射窗口通常與光學系統設計在同一空間內，使得入射窗口的清理需要人員進行操作，操作不當還可能引起真空系統受損。 透鏡拆卸方便，清潔簡單。

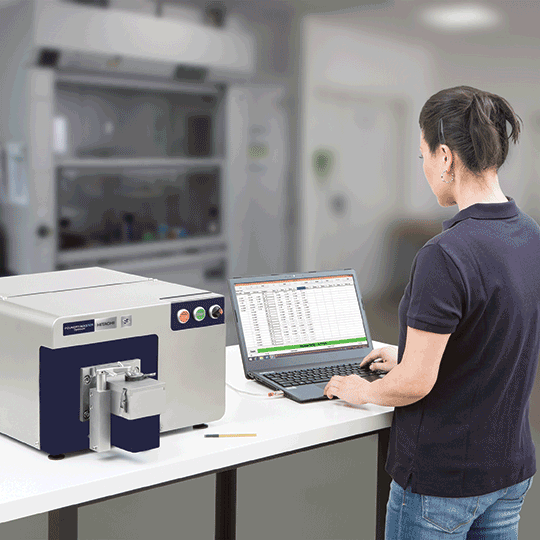

	八、FOUNDRY-MASTER Smart臺式光譜儀采用光譜儀激發源參數，雖然儀器結構設計的十分緊湊，但是分析功能強大，不受產品體積的局限。 外部PC（筆記本電腦）數據處理系統整合了當代的新技術。 德國制造儀器能夠在惡劣的環境中持續正常工作，從實驗室到爐前現場，甚至更嚴酷的環境。
	九、FOUNDRY-MASTER Smart臺式光譜儀通過配置適配器可以非常方便的分析線材和管材樣品。 適配器的調整和使用非常方便 線材最低分析直徑可至 1.5 mm 管材材最低分析直徑可至 10 mm
	十、FOUNDRY-MASTER Smart臺式光譜儀的操作軟件十分簡單易學，同時配備中文版本。沒有光譜儀器知識背景的操作人員只需簡單培訓，就可進行儀器的使用。直觀的操作界面以人為本。只需放好樣品點擊“開始”就可得到數據。 日常操作和監控功能簡便易用。Windows界面易于操作。 軟件集成系統自我診斷功能。針對新手的操作者權限控制功能夠減少誤操作。 不同的結果模式可供選擇：濃度、牌號、發光強度、SD、與選定牌號比對結果。 可自動保存、打印結果，并可傳輸數據至遠程設備(通過新型的USB數據線)。將數據結果直接保存至其它應用軟件，比如Word和Excel。 Windows操作系統界面的WasLab軟件幫助用戶使用FOUNDRY-MASTER Smart獲得穩定的數據。為CCD光譜儀設計的軟件提供了曲線校準、曲線標準化、分析以及應用報告等功能。

FOUNDRY-MASTER Smart臺式直讀光譜儀技術參數

OUNDRY-MASTER Smart臺式光譜儀用于黑色/金屬樣品元素定量分析的儀器。光學系統采用CCD檢測器，光譜范圍覆蓋黑色，有色金屬典型材料，數字光源，儀器裝備有氬氣沖洗火花臺，開放式設計火花臺適合不同形狀和尺寸的樣品分析。

FOUNDRY-MASTER Smart臺式光譜儀技術參數

Optical Spectrometer System光譜儀光學系統：

-Rowland circle optic in Paschen / Runge mounting帕邢-龍格結構，羅蘭圓光學系統
-One grating of 3000 grooves/mm 光柵，3600線/毫米
-Diameter Rowland circle : 300 mm. 羅蘭圓直徑：300 mm
-Effective wavelength 175 – 671nm. 有效波長范圍：175 – 671nm
-High resolution multi-CCD-optic高分辨率多CCD讀出系統
-Pixel resolution 13 pm. 像素分辨率：13 pm
-Reciprocal dispersion（1st order）. 線色散率(一級)：1.75nm/mm
-External entrance window, easy access for cleaning or exchange外部入射窗口，方便清洗及更換
-High stability against outside influences thanks to Peak Position Alignment (PPA).
實時波長校準功能長期穩定性。
- Solid, robust technology and compact design allow continuous use in any location, in the lab or on site, even in rugged conditions.
儀器能夠在惡劣的環境中持續正常工作，從實驗室到爐前現場，甚至更嚴酷的環境。

Spark Source火花源：

-New digital spark generator with optimized discharge parameters for atomic lines, lowering detection limits of a wide range of elements新的數字光源，電腦調節的火花激發參數，幫助降低元素檢出限
-High energy pre-spark (HEPS) 高能預燃技術 (HEPS)
-Computer controlled parameters計算機調節參數
-Frequency 80– 500 Hz頻率80 – 500 Hz
-Voltage 250 – 500 V電壓250– 500 V

Argon Flushed Spark Stand氬氣沖洗火花臺：

-Three-sided open sample stand開放式樣品臺設計
-Jet-Stream-Electrode“ with low argon consumption低氬氣消耗的“噴射電極”技術
-Universal adjustable sample clamp通用可調樣品適配器
-Exchangeable sparkstand plate for individual matrices樣品可更換相應火花臺
-Air cooled空氣冷卻系統

Computer and readout system (external HP-PC) 計算機及讀出系統（惠普筆記本電腦）：

-Intel(R) i5-5200U 英特爾i5處理器
-Windows 8 operating systems Windows 8操作系統旗艦版
-Min. 2.20 GHz and 4 GB Ram 主頻2.20GHz內存4.00GB
-AMD Radeon R5 M330 顯卡
-Hard disk  硬盤容量500GB
-CD-burner CD燒錄功能
-Multi-channel A/D converter多通道A/D轉換
-Fire-Wire, LAN Ethernet防火墻，局域網
-Parallel interface并口
-Serial (RS 232) Interface系列RS232接口
-2 USB Interfaces, 2個USB接口，
-VGA Video port視頻輸出功能
-Battery life 5 hours電池續航時間 5個小時
-External, 14.1 “TFT-LCD–Display 14.1 “液晶顯示器
-Resolution 1280 * 800 分辨率1280 * 800
-Weight 1.94Kg 重量 1.94千克

Data Output數據輸出：

-Matrix-, Inkjet-, Thermo- or Laserprinter, all standard printers can be used可接駁多種標準打印設備
-Storage on disc (or other medium) and transfer to other programs (Excel) 數據存儲在移動存儲器上或以Excel形式輸出
-Network connection via serial or USB-Interface網絡連接通過串口或USB接口

Software軟件：

-Operating system Windows 8 Windows 8操作系統,
-spectrometer software WAS光譜儀WASlab操作軟件
-Optional data maintenance programs 可選數據維護程序

Analytical Functions of Spectrometer Software操作軟件分析功能：

-Type recalibration典型校準
-Global or partial recalibration全部或部分校準
-Reproducibility check during recalibration and analysis校準和分析時重現性檢查
-Automatic display of required recalibration- or control samples校準或質控樣品的自動顯示
-Flagging of results beyond calibration range結果超曲線范圍標識
-Input of user-defined sample identity codes用戶自定義樣品碼輸入
-Automatic or user-controlled printout of analytical results
-自動或用戶自定義分析結果的統計數據的打印、存儲及輸出
-Free editable grade database自定義牌號數據庫
-Grade-search and identification牌號搜索及鑒別功能
-Input of user-defined formulas自定義公式輸入
-Output of analytical results in light quantity intensities, ratios, recalibrated intensity ratios, corrected recalibrated intensity ratios: 可用光強形式輸出強度, 系數校準強度系數,修正校準強度系數分析結果,
-Output of analytical results in concentration, mass percentage, mass percentage related to spectral lines: 通過物質含量形式輸出質量百分比及多條相關譜線質量百分比分析結果
-1 or 2 point recalibration 1或2點再校準
-Additive and multiplicative interelement correction內標校正（控樣校正）
-Matrix correction基體校正
-Automatic spectral line switching 自動譜線轉換
-Calculation of average, standard deviation and variation coefficient for any number of burns激發次數測量結果的均值、標準偏差及相對標準偏差等計算
-Automatic hardware diagnostics硬件故障自動診斷
-Graphical display of spectra 譜圖曲線顯示
-Storage of spectral information for future evaluation譜圖信息存儲

TECHNICAL DATA 技術數據

Dimensions 尺寸:
-高: 280 mm
-長: 665 mm
-寬: 415 mm
-重量: 35kg

電源要求：
-220 V /50 Hz
-運行功率700 W
-待機功率50 W
-16 A慢熔保險絲

氬氣要求：
-純氬氣, purity 5.0;
-氣壓5-6bar,Pressure min. 5 bar   max. 6 bar
-銅管Copper argon duct , unpolluted (e.g. solder)
