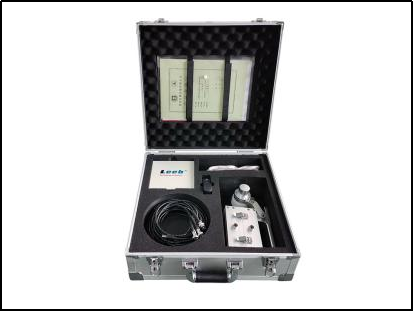

鋼絲繩探傷儀

●能測鋼絲繩內外部斷絲、磨損、銹蝕、變形、松股、跳絲、材質變化等各種缺陷功能。

●結果報告能滿足不同行業的標準同時具有斷絲根數和斷絲斷面積與鋼絲總斷面積的之比的形式顯示。

●利用計算機USB接口直接采樣處理分析，具有在線聲光報警與實時顯示結果功能。

●傳感器圓型結構、周向環繞、軸向磁化，將鋼絲繩瞬間磁化到飽和狀態。

●傳感揣采用合金鋁外殼，具有防水、防塵、防震、防潮功能。

●工作穩定，性能可靠，精度高，抗干擾性能強，數據準確。

●軟件適應Windows98／2000／xp／Vista/windows7各種計算機系統

●根據計量法和生產法的規定，每臺儀器均由計量機構，按美國ASTM1571美國標準作為第三方進行檢驗，并出具報告，獲得法定資質。

●廣泛應用在礦山、索道、起重設備、電梯、港口機械、纜索橋等領域。

技術核心及標準

1. 虛擬儀器：鋼絲繩無限不確定。唯有應用虛擬儀器技術，以軟件取代傳統儀器，由電腦直接采樣處理，才能保證不漏檢、不誤判，如同看電影，對鋼絲繩進行全程掃描，結果準確無誤，重復性好。

2. 三定儀器：根據不同行業的鋼絲繩報廢的國家標準規定，本產品應用電磁定性、定量、定位，在線無損檢測鋼絲繩的內外部斷絲、銹蝕、磨損、金屬截面積變化、松股、跳絲、變形、材質異常等缺陷。

3.本儀器符合以下標準：

GB_T 26832-2011無損檢測儀器鋼絲繩電磁檢測儀技術條件

美標ASTM1571-2006

技術指標

全系列能測鋼絲繩直徑范圍：Φ1.5—300 mm （需配置不同系列規格傳感器）

傳感器與鋼絲繩相對速度：0.0—6.0 m/s 最佳：0.3—1.5 m/s

傳感器導套與鋼絲繩間隙最佳：2—6 mm，允許間隙：0—15mm

斷絲缺陷（LF）檢測能力

定性：單處集中斷絲定性準確率 99.99%

定量：單處集中斷絲根數允許有一根或一當量根誤判

單處集中斷絲根數無誤差定量測100次以上準確率≥95%

金屬截面積定量變化率（LMA）

靈敏度重復性允許誤差：±0.055%

精度示值允許誤差：±0.2％

位置（L）檢測能力：長度示值百分比誤差：±0.2%

電源：電腦電池供電 5V

傳感器重量：常用規格 < 10kg

環境溫度：-10℃~40℃ 大氣壓力：86~106Kpa 相對濕度：≤85%

標配配置

傳感器 1只（常規測量直徑58mm以下，根據具體范圍配置傳感器一只）

轉換器、軟件包、線纜。

選配

直徑58mm以上為定制傳感器選配；電腦

選配系統配置及型號

應用行業及傳感器常用規格適配

序號	行業分類	常用鋼絲繩直徑	較少用鋼絲繩直徑	建議適配傳感器規格
1	電梯（單繩檢測）（多繩同步檢測）	8-13mm	16-20mm	A、電梯型13-20mm單繩* B、4-6根多繩常用，8繩訂制 C、20mm通用型測單根*
2	起重機械、建筑第三方檢測機構 特檢計量等認證單位	8-24mm	26-34mm	A、20mm* B、28mm* C、38mm
3	水利、電力	14-30mm	26-34mm	A、20mm B、28mm* C、38mm*
4	煤礦、碼頭、索道	18-42mm	42-54mm	A、28mm B、38mm* C、48mm* D、58mm*
5	油田、船舶水上平臺大型起閉機門	34-54mm	54-100mm	A、38mm B、48mm* C、58mm* D、訂制
6	其它特殊訂制類	1-5mm（較小規格）如：軍工、單鐵絲、威亞等（直徑太細檢測信號弱）	62-102mm（常用訂制尺寸）如：鋼絲繩廠、船級社等	按需訂制
