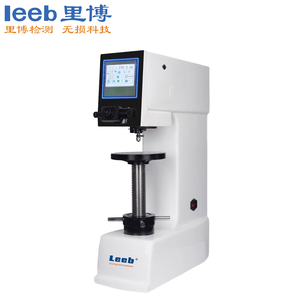

觸摸屏數顯布氏硬度計 MHBS-3000
MHBS-3000直讀數顯布氏硬度計采用閉環式傳感器加載、電子控制系統，光電傳感等系統，具備10級的試驗力。觸屏操作直觀簡單，可選擇試驗方法與各種硬度之間的換算，各項操作過程和試驗結果的數據均可在5.6屏上幕顯示，試驗結果的數據可通過USB輸出，加載時間比過去提高一倍（8秒內），大大縮短操作過程。本機適用于各類生產加工企業、大專院校、科研機械的試驗室。
詳細介紹
【產品概述】
MHBS-3000直讀數顯布氏硬度計采用閉環式傳感器加載、電子控制系統，光電傳感等系統，具備10級的試驗力。觸屏操作直觀簡單，可選擇試驗方法與各種硬度之間的換算，各項操作過程和試驗結果的數據均可在5.6屏上幕顯示，試驗結果的數據可通過USB輸出，加載時間比過去提高一倍（8秒內），大大縮短操作過程。本機適用于各類生產加工企業、大專院校、科研機械的試驗室。
【主要功能】
● 5.6寸觸摸屏顯示
● 具備10及試驗力；
● 帶硬度值轉換功能，硬度上下公差判斷；
● 采用閉環式傳感器加載、電子控制系統加載，自動補償實驗力；
● 可選擇多種布氏硬度計標尺；
● 壓痕直徑長度D1和D2值編碼器輸入，減少人為讀數誤差；
● 數據可通過USB導出；
● 一體式鑄鐵機身，不變形。
【應用范圍】
布氏硬度采用的試驗力大，壓痕直經也大，適合具有大晶粒金屬材料的硬度測試，如: 鑄鐵，有色金屬及合金，各種退火、調質處理后的鋼材，特別是對于較軟的金屬，如純鋁、鉛、錫等。
【技術參數】
|
型號 |
MHBS-3000 |
||
|
布氏標尺 |
HBW2.5/62.5、 HBW2.5/187.5、 HBW5/62.5、HBW5/125、HBW5/250、HBW5/750、 HBW10/100、 HBW10/250、 HBW10/500、HBW10/1000、HBW10/1500、HBW10/3000 |
||
|
試驗力 （力值精度≤±1%） |
62.5kgf (612.9N)、100kgf (980.7N)、125kgf (1226N)、187.5kgf (1839N)、250kgf 250kgf (2452N)、500kgf (4903N)、750kgf (7355N)、1000kgf (9807N)、1500kgf 1500kgf (14710N)、3000kgf (29420N) |
||
|
保荷時間 |
0~60S |
||
|
硬度測試范圍 |
8～650HBW |
||
|
測微目鏡放大倍率 |
20倍 |
||
|
測微目鏡最小分度值 |
0.625um |
||
|
試樣最大高度 |
220mm |
||
|
壓頭中心至機體最大距離 |
145mm |
||
|
儀器尺寸 |
550×250×780mm |
||
|
電源 |
寬電源AC110V-220V±5%，50~60Hz |
||
|
儀器重量約 |
130kg(裝箱重量約: 150kg) |
||
|
數據導出 |
USB導出 |
||
|
示值精度 |
標準硬度塊 |
示值最大誤差%(相對H) |
示值重復性誤差 |
|
≤125 |
±3 |
0.03d |
|
|
125 |
±2.5 |
0.025d |
|
|
>225 |
±2 |
0.02d |
|
|
執行標準 |
GB/T231.2國家標準JJG150檢定規程 |
||

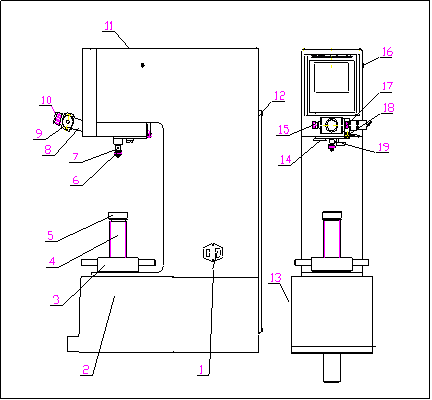

【硬度計主機外形】
硬度計主機外形
1.開關
2.主體
3.旋輪
4.升降螺桿
5.試臺
6.壓頭
7.壓頭螺釘
8.目鏡管
9.測微目鏡
10.眼罩
11.上蓋
12.后蓋
13.打印機
14.物鏡
15.左鼓輪
16.圓插座
17.右鼓輪
18.測量按鈕
19.手柄

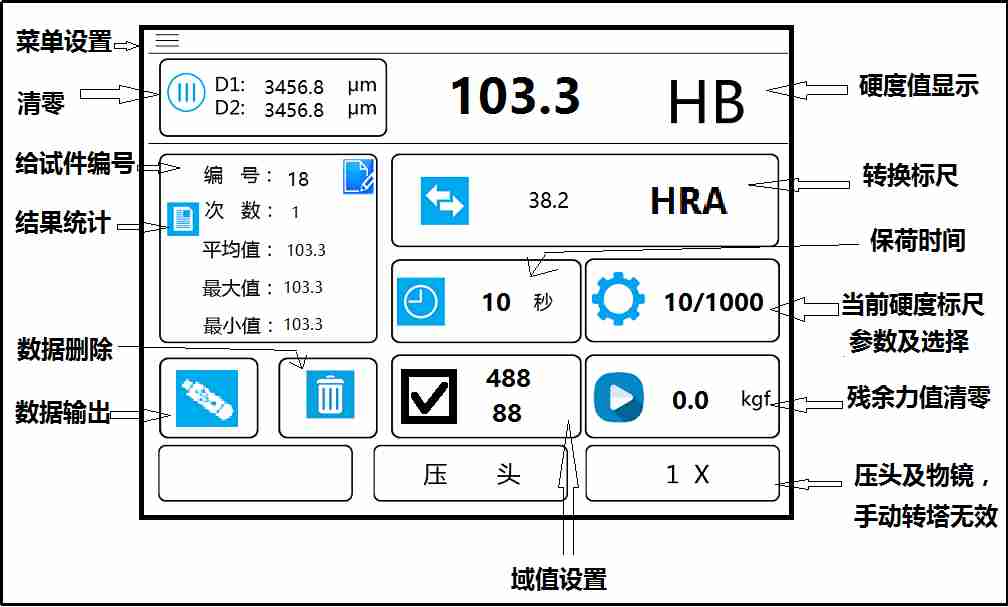

操作面板功能介紹
操作面板
【硬度計符合標準】
GBT 231.1-2018 金屬材料 布氏硬度試驗 第1部分：試驗方法
GB/T 231.2-2012 金屬材料 布氏硬度試驗 第2部分：硬度計的檢驗與校準
JJG150 金屬布氏硬度計檢定規程
【標準配置】
名稱
數量
名稱
數量
主機
1臺
20×數顯微鏡
1只
φ2.5mm鎢鋼球壓頭
1只
φ5mm鎢鋼球壓頭
1只
φ10mm鎢鋼球壓頭
1只
小平面試臺
1只
大平面試臺
1只
V型試臺
1只
標準布氏硬度塊
HBW/3000/10(150～250)
1塊
HBW/1000/10(75～125)
1塊
HBW/187.5/2.5(150～250)
1塊
