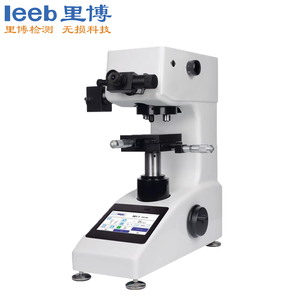

觸摸屏手搖大屏數顯顯微硬度計 401MVCS-Y
7吋彩屏顯示，高靈敏度觸摸屏操作，可以和電腦通訊，實現電腦自動控制高清光學系統，定位準確，光源亮度可以10級調節，帶硬度值轉換功能，硬度上下公差判斷，菜單式結構，操作簡便，對角線長度D1和D2編碼器輸入，減少讀數誤差。
詳細介紹
【產品概述】
7吋彩屏顯示，高靈敏度觸摸屏操作，可以和電腦通訊，實現電腦自動控制高清光學系統，定位準確，光源亮度可以10級調節，帶硬度值轉換功能，硬度上下公差判斷，菜單式結構，操作簡便，對角線長度D1和D2編碼器輸入，減少讀數誤差，測試結果和數據處理，USB數據一鍵導出，EXCEL格式報告，一體化鑄鋁機身，不變形不移位，砝碼加載結構，性能穩定，測量精度高，重復性好。
【主要功能】
● 7吋彩屏顯示，高靈敏度觸摸屏操作；
● 菜單式結構，操作簡便;
● 高清光學系統 光源亮度可以10級調節;
● 帶硬度值轉換功能，硬度上下公差判斷;
● 對角線長度D1和D2編碼器輸入，減少人為讀數誤差;
● 定位準確;
● 可以和電腦通訊，實現電腦自動控制
● 測試結果和數據處理，USB一鍵導出，EXCEL格式。
【應用范圍】
適合于測試金屬結構、金屬學和金相學研究、包括微小的零件、薄板、金屬箔、電線、薄硬化層和電鍍層表面覆層、淬火硬化層、氮化層、鋼、有色金屬、陶瓷、合金、熱處理、碳化、厚度可薄至3μm的特微小和較很薄形零件、進行硬化層深度測量等。
【維氏試驗原理】
維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。（詳見圖1.1）。

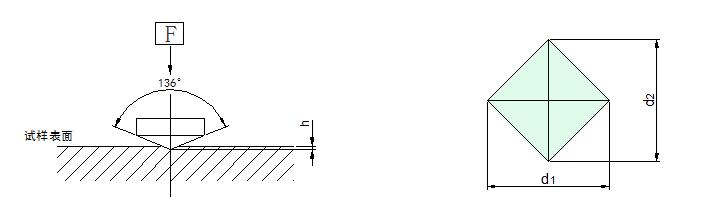

圖1.1維氏試驗原理
維氏硬度計算公式:
公式( 1-1)
式中：
HV—維氏硬度
F --N
d--壓痕兩條對角線(d1,d2)長度的平均值，mm
HV壓痕深度h和對角線d的關系: h=d/7 公式 (1-2)
注意當試驗力為kgf時：
(公式1-3)
【技術參數】
|
型號 |
401MVCS-Y |
|
試驗力gf |
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
|
最小測量單位 |
0.03125μm |
|
測量范圍 |
0-3000HV |
|
測量精度 |
適合或高于GB/T4340.2 （見附表一） |
|
總放大倍數 |
100X（觀察,）400X（測量） |
|
加荷方式 |
自動（加荷、保荷、卸荷） |
|
數據輸出 |
USB |
|
保荷時間 |
5-60秒可調 |
|
儀器尺寸（長×寬×高） |
405×290×480mm |
|
儀器重量 |
約40Kg |
|
試件最大高度 |
90mm |
|
壓頭中心到內壁距離 |
120mm |
|
轉換標尺 |
GB,ISO,ASTM |
|
電源 |
AC220V±5%，50~60Hz |
|
執行標準 |
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151檢定規程 |
|
X-Y試臺 |
尺寸:100×100 mm 最大移動: 25×25mm 最小位移數：0.01mm |
|
選配件 |
CCD攝像測量系統、努氏壓頭、細絲夾持臺、RS232上下位機實時通訊、電動XY平臺 |
附表一
|
硬度 符號 |
最大誤差 表示為標準塊規定硬度值的百分比 |
||||||||||||
|
硬度，HV |
|||||||||||||
|
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
HV0.01 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV0.025 |
8 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
HV0.05 |
6 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
HV0.1 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
10 |
11 |
|
|
|
|
|
HV0.2 |
|
4 |
|
6 |
|
8 |
|
9 |
|
10 |
11 |
11 |
12 |
|
HV0.3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
9 |
10 |
10 |
|
HV0.5 |
|
3 |
|
5 |
|
5 |
|
6 |
|
6 |
7 |
7 |
8 |
|
HV1 |
|
3 |
|
4 |
|
4 |
|
4 |
|
5 |
5 |
5 |
6 |
|
注： 1.當壓痕對角線小于0.020mm時，表中不給出誤差值。 2.對于中間值，其最大允許誤差可由內插法求得。 3.表中值是以0.001mm或壓痕對角線平均值的2%為最大誤差給出的，以較大者為準。 |
|||||||||||||
|
表中內容摘于GB/T4340.2。 |
|||||||||||||
【硬度計主機外形】

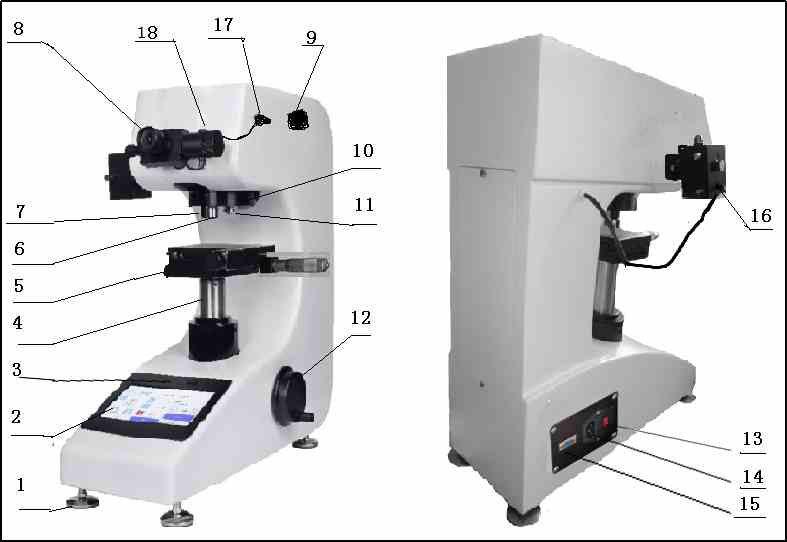

硬度計主機外形
1.水平螺釘
2顯示屏
3.USB
4.升降螺桿
5. 十字試臺
6. 壓頭
7. 10X物鏡
8測微目鏡
9. 變換手輪
10. 轉塔
11. 40X物鏡
12. 調焦手輪
13. 電源開關
14. 電源插座
15. RS232
16. 燈室
17.編碼器接頭
18．測量按鈕

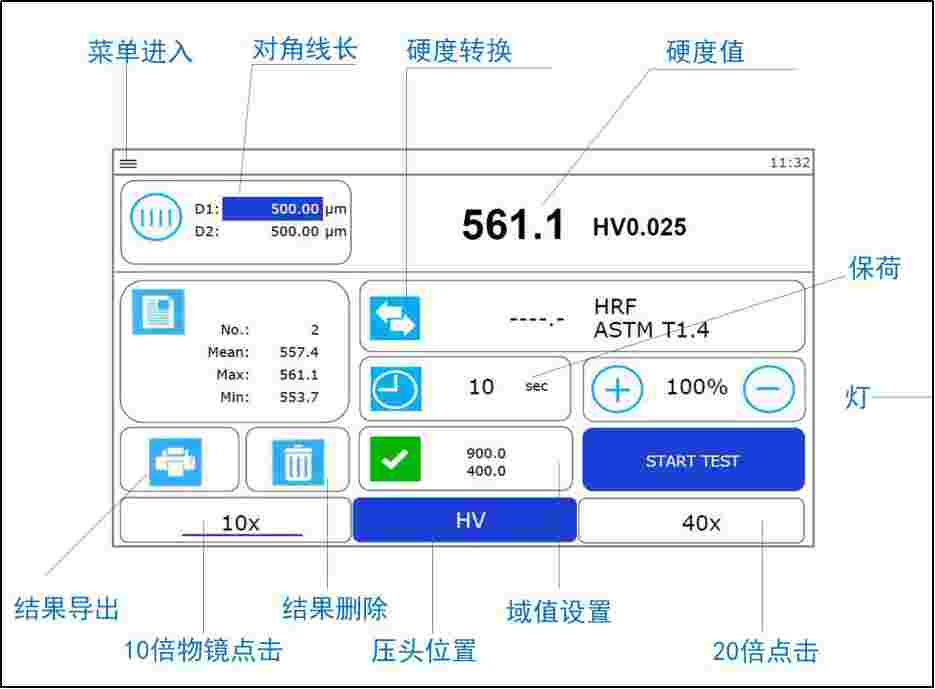

面板功能介紹
【硬度計符合標準】
GB/T4340.1-1999 GB/T 4340.1-1999 金屬維氏硬度試驗 第1部分：試驗方法
GB/T4340.2-1999 GB/T 4340.2-1999 金屬維氏硬度試驗 第2部分：硬度計的檢驗
ISO 6507-2:2018《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》國際標準
ASTM E384-17 材料的努氏和維氏硬度標準試驗方法
JJG151 - 金屬維氏硬度計檢定規程
【標準配置】
|
名稱 |
數量 |
名稱 |
數量 |
|
儀器主機 |
1臺 |
物鏡40x、10x， |
各1只 |
|
維氏壓頭 |
1只 |
砝碼 |
6只 |
|
十字工作臺 |
1個 |
砝碼桿 |
1個 |
|
薄片夾持臺 |
1個 |
外接電源線 |
1根 |
|
平口夾持臺 |
1個 |
10x數字式測微目鏡 |
1只 |
|
水平儀 |
1個 |
顯微維氏硬度塊（HV1、HV0.2） |
各一塊 |
