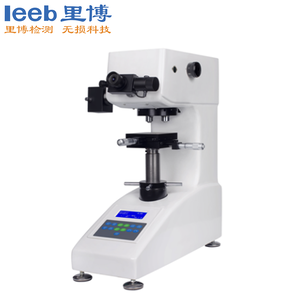

手盤數顯自動轉塔顯微硬度計 402MVAS-P
采用LCD顯示屏，可切換硬度標尺維氏(HV)與努氏(HK)，試驗過程自動化，操作簡便，高清光學測量系統和光學雙通道結構；光源亮度可以20級調節，硬度換算功能，對角線長度D1和D2值編碼器輸入，減少人為讀數誤差，測量結果可打印機輸出，自動轉塔的物鏡與壓頭可自動切換，定位準確。一體化鑄鋁機身，不變形不移位，砝碼加載結構，性能穩定，測量精度高，重復性好。
詳細介紹
【產品概述】
采用LCD顯示屏，可切換硬度標尺維氏(HV)與努氏(HK)，試驗過程自動化，操作簡便，高清光學測量系統和光學雙通道結構；光源亮度可以20級調節，硬度換算功能，對角線長度D1和D2值編碼器輸入，減少人為讀數誤差，測量結果可打印機輸出，自動轉塔的物鏡與壓頭可自動切換，定位準確。一體化鑄鋁機身，不變形不移位，砝碼加載結構，性能穩定，測量精度高，重復性好。
【主要功能】
● 采用LCD顯示屏，可切換硬度標尺維氏(HV)與努氏(HK)；
● 試驗過程自動化,操作簡便；
● 高清光學測量系統和光學雙通道結構，光源亮度可以20級調節；
● 硬度換算功能；
● 角線長度D1和D2值編碼器輸入，減少人為讀數誤差；
● 測量結果可打印機輸出；
● 物鏡與壓頭可自動切換，定位準確。
【應用范圍】
適合于測試金屬結構、金屬學和金相學研究、包括微小的零件、薄板、金屬箔、電線、薄硬化層和電鍍層表面覆層、淬火硬化層、氮化層、鋼、有色金屬、陶瓷、合金、熱處理、碳化、厚度可薄至3μm的特微小和較很薄形零件、進行硬化層深度測量等。
【維氏試驗原理】
維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。（詳見圖1.1）。

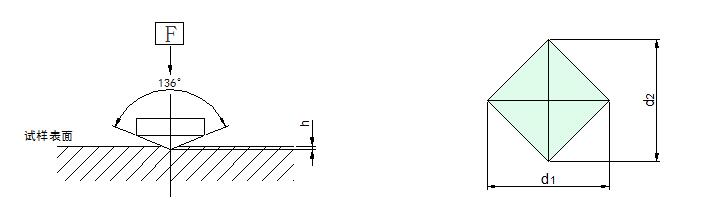

圖1.1維氏試驗原理
維氏硬度計算公式:
公式( 1-1)
式中：
HV—維氏硬度
F --N
d--壓痕兩條對角線(d1,d2)長度的平均值，mm
HV壓痕深度h和對角線d的關系: h=d/7 公式 (1-2)
注意當試驗力為kgf時：
(公式1-3)
【產品參數】
|
型號 |
402MVAS-P |
|
試驗力gf |
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
|
最小測量單位 |
0.03125μm |
|
測量范圍 |
0-3000HV |
|
測量精度 |
適合或高于GB/T4340.2 （見附表一） |
|
總放大倍數 |
100X（觀察,）400X（測量） |
|
加荷方式 |
自動（加荷、保荷、卸荷） |
|
數據輸出 |
LCD顯示讀出 |
|
保荷時間 |
5-60秒可調 |
|
儀器尺寸（長×寬×高） |
405×290×480mm |
|
儀器重量 |
約35Kg |
|
試件最大高度 |
90mm |
|
壓頭中心到內壁距離 |
120mm |
|
轉換標尺 |
HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
|
電源 |
AC220V±5%，50~60Hz |
|
執行標準 |
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151檢定規程 |
|
X-Y試臺 |
尺寸:100×100 mm 最大移動: 25×25mm 最小位移數：0.01mm |
|
選配件 |
CCD攝像測量系統、努氏壓頭、細絲夾持臺 |
附表一
|
硬度 符號 |
最大誤差 表示為標準塊規定硬度值的百分比 |
||||||||||||
|
硬度，HV |
|||||||||||||
|
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
HV0.01 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV0.025 |
8 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
HV0.05 |
6 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
HV0.1 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
10 |
11 |
|
|
|
|
|
HV0.2 |
|
4 |
|
6 |
|
8 |
|
9 |
|
10 |
11 |
11 |
12 |
|
HV0.3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
9 |
10 |
10 |
|
HV0.5 |
|
3 |
|
5 |
|
5 |
|
6 |
|
6 |
7 |
7 |
8 |
|
HV1 |
|
3 |
|
4 |
|
4 |
|
4 |
|
5 |
5 |
5 |
6 |
|
注： 1.當壓痕對角線小于0.020mm時，表中不給出誤差值。 2.對于中間值，其最大允許誤差可由內插法求得。 3.表中值是以0.001mm或壓痕對角線平均值的2%為最大誤差給出的，以較大者為準。
|
|||||||||||||
|
表中內容摘于GB/T4340.2。 |
|||||||||||||

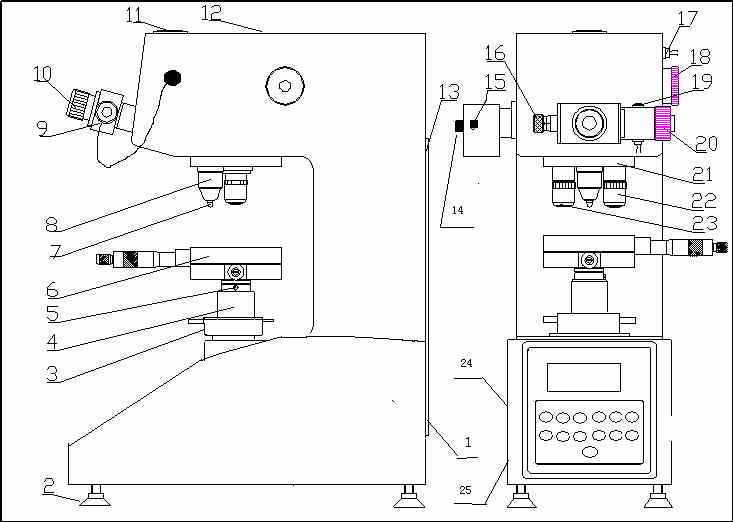

【硬度計主機外形】
硬度計主機外形
|
1.電源插頭 |
2.水平螺釘 |
3.升降旋輪 |
4.升降螺桿 |
5.螺釘 |
|
6.十字試臺 |
7.壓頭 |
8.保護套 |
9.測微目鏡 |
10.眼罩 |
|
11.攝影板 |
12.上蓋 |
13.后蓋板 |
14.燈源上下調節螺母 |
15.燈源前后調節螺釘 |
|
16.左鼓輪 |
17. 圓插座 |
18. 變換手輪 |
19. 測量按鈕 |
20. 右鼓輪 |
|
21轉塔 |
22.40X物鏡 |
22.10X物鏡 |
24打印機 |
25 RS232 |

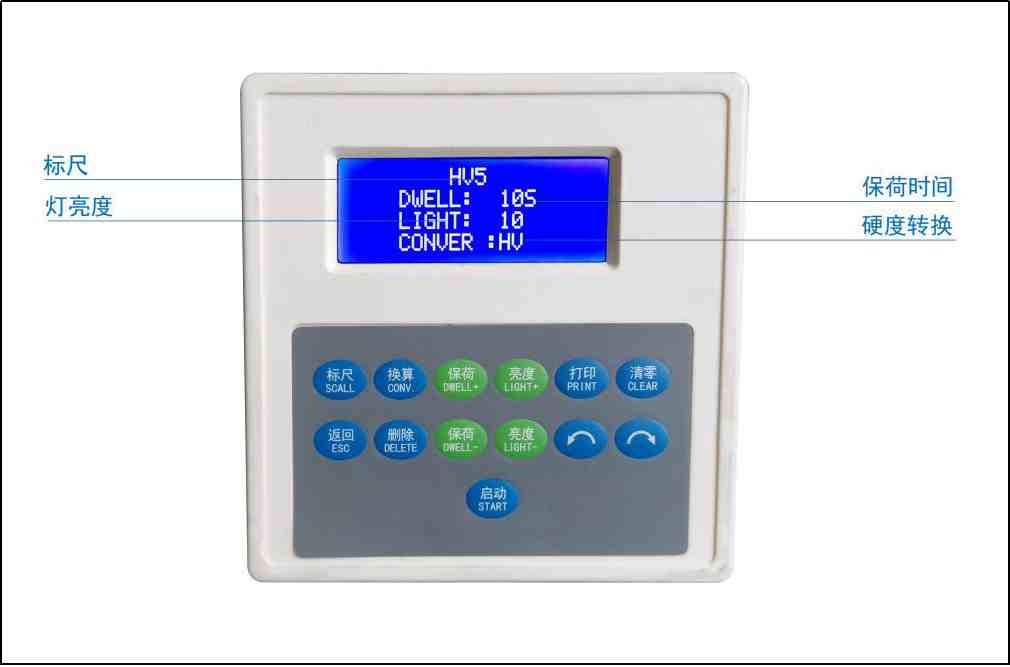

面板功能介紹
標尺自動轉塔機型操作面板
打印機
硬度計機身上配有一臺熱敏打印機。

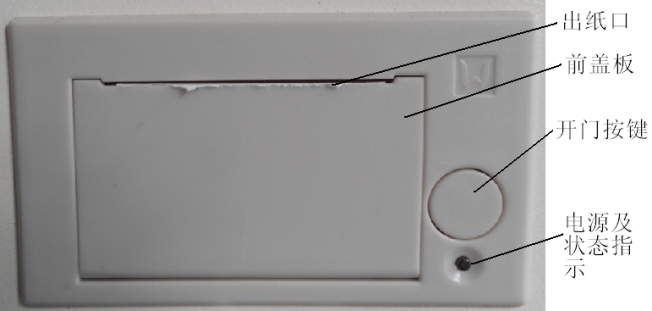

打印機外形結構
當硬度計的電源打開時，電源指示燈將被點亮；缺紙指示燈點閃爍時，打印紙已用完，請予更換。
更換打印紙：
打印紙規格熱敏紙卷，紙寬 57.5±0.5 mm
內裝紙卷，外徑小于 φ35 mm，
紙厚 0.065 mm，紙質 53-64 g/m2
【硬度計符合標準】
GB/T4340.1-1999 GB/T 4340.1-1999 金屬維氏硬度試驗 第1部分：試驗方法
GB/T4340.2-1999 GB/T 4340.2-1999 金屬維氏硬度試驗 第2部分：硬度計的檢驗
ISO 6507-2:2018《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》國際標準
ASTM E384-17 材料的努氏和維氏硬度標準試驗方法
JJG151 - 金屬維氏硬度計檢定規程
【標準配置】
名稱
數量
名稱
數量
儀器主機
1臺
物鏡40x、10x，
各1只
維氏壓頭
1只
砝碼
6只
十字工作臺
1個
砝碼桿
1個
薄片夾持臺
1個
外接電源線
1根
平口夾持臺
1個
10x數字式測微目鏡
1只
水平儀
1個
顯微維氏硬度塊（HV1、HV0.2）
各一塊
