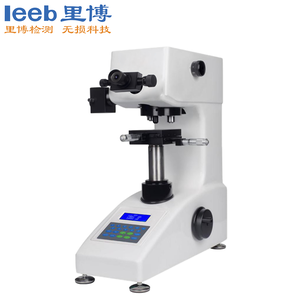

手盤顯微硬度計 401MVA-Y

采用LCD顯示屏，可切換硬度標尺維氏(HV)與努氏(HK)，操作簡便，高清光學系統，光源亮度可以20級調節，多種硬度制式換算功能，用測微目鏡測得對角線長度D1和D2值，按鍵輸入后可在LCD上顯示硬度值。一體化鑄鋁機身，不變形不移位，砝碼加載結構，性能穩定，測量精度高，重復性好。

查看更多顯微硬度計

詳細介紹

【產品概述】

采用LCD顯示屏，可切換硬度標尺維氏(HV)與努氏(HK)，操作簡便，高清光學系統，光源亮度可以20級調節，多種硬度制式換算功能，用測微目鏡測得對角線長度D1和D2值，按鍵輸入后可在LCD上顯示硬度值。一體化鑄鋁機身，不變形不移位，砝碼加載結構，性能穩定，測量精度高，重復性好。

【主要功能】

● 采用LCD顯示屏，可切換硬度標尺維氏(HV)與努氏(HK)；

● 操作簡便；

● 高清光學系統 光源亮度可以20級調節；

● 載物臺是渦輪渦桿手搖升降；

● 多種硬度制式換算功能；

● 用測微目鏡測得對角線長度D1和D2值，按鍵輸入后可在LCD上顯示硬度值；

● 定位準確。

【應用范圍】

適合于測試金屬結構、金屬學和金相學研究、包括微小的零件、薄板、金屬箔、電線、薄硬化層和電鍍層表面覆層、淬火硬化層、氮化層、鋼、有色金屬、陶瓷、合金、熱處理、碳化、厚度可薄至3μm的特微小和較很薄形零件、進行硬化層深度測量等。

【維氏試驗原理】

維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。（詳見圖1.1）。

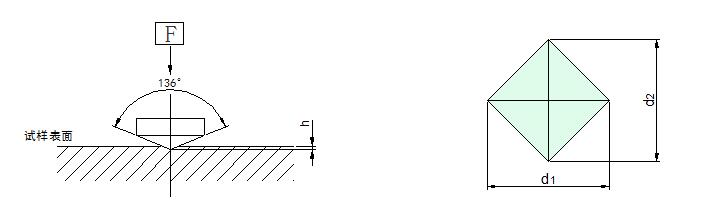

圖1.1維氏試驗原理

維氏硬度計算公式: 公式( 1-1)

式中：

HV—維氏硬度

F --N

d--壓痕兩條對角線(d1,d2)長度的平均值，mm

HV壓痕深度h和對角線d的關系: h=d/7 公式 (1-2)

注意當試驗力為kgf時：(公式1-3)

【技術參數】

型號	401MVA-Y
試驗力gf	10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)
最小測量單位	0.25μm
測量范圍	0-3000HV
測量精度	適合或高于GB/T4340.2 （見附表一）
總放大倍數	100^X（觀察,）400^X（測量）
加荷方式	自動（加荷、保荷、卸荷）
數據輸出	LCD顯示讀出
保荷時間	5-60秒可調
儀器尺寸（長×寬×高）	405×290×480mm
儀器重量	約40Kg
試件最大高度	90mm
壓頭中心到內壁距離	120mm
轉換標尺	HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
電源	AC220V±5%，50~60Hz
執行標準	GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151檢定規程
X-Y試臺	尺寸:100×100 mm 最大移動: 25×25mm 最小位移數：0.01mm
選配件	CCD攝像測量系統、努氏壓頭、細絲夾持臺

附表一

硬度

符號

最大誤差

表示為標準塊規定硬度值的百分比

硬度，HV

50

100

150

200

250

300

350

400

450

500

600

700

800

HV0.01

HV0.025

8

10

HV0.05

6

8

9

10

HV0.1

5

6

7

8

8

9

10

10

11

HV0.2

4

6

8

9

10

11

11

12

HV0.3

4

5

6

7

8

9

10

10

HV0.5

3

5

5

6

6

7

7

8

HV1

3

4

4

4

5

5

5

6

注：

1.當壓痕對角線小于0.020mm時，表中不給出誤差值。

2.對于中間值，其最大允許誤差可由內插法求得。

3.表中值是以0.001mm或壓痕對角線平均值的2%為最大誤差給出的，以較大者為準。

表中內容摘于GB/T4340.2。

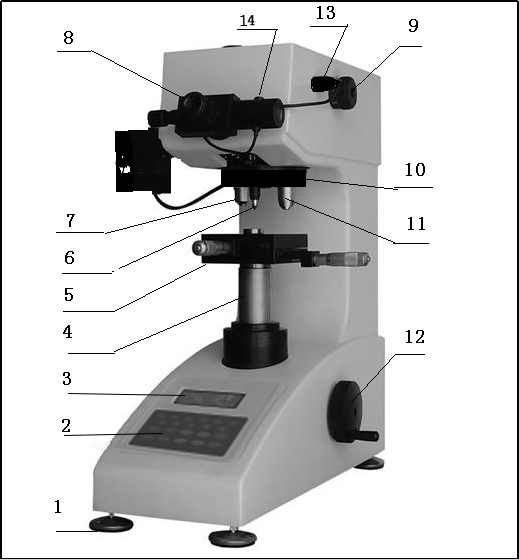

【硬度計主機外形】

硬度計主機外形

1.水平螺釘	2操作按鍵	3.顯示屏	4.升降螺桿	5. 十字試臺
6. 壓頭	7. 10X物鏡	8測微目鏡	9. 變換手輪	10. 轉塔
11. 40X物鏡	12. 調焦手輪	13．編碼器接頭	14. 測量按鈕

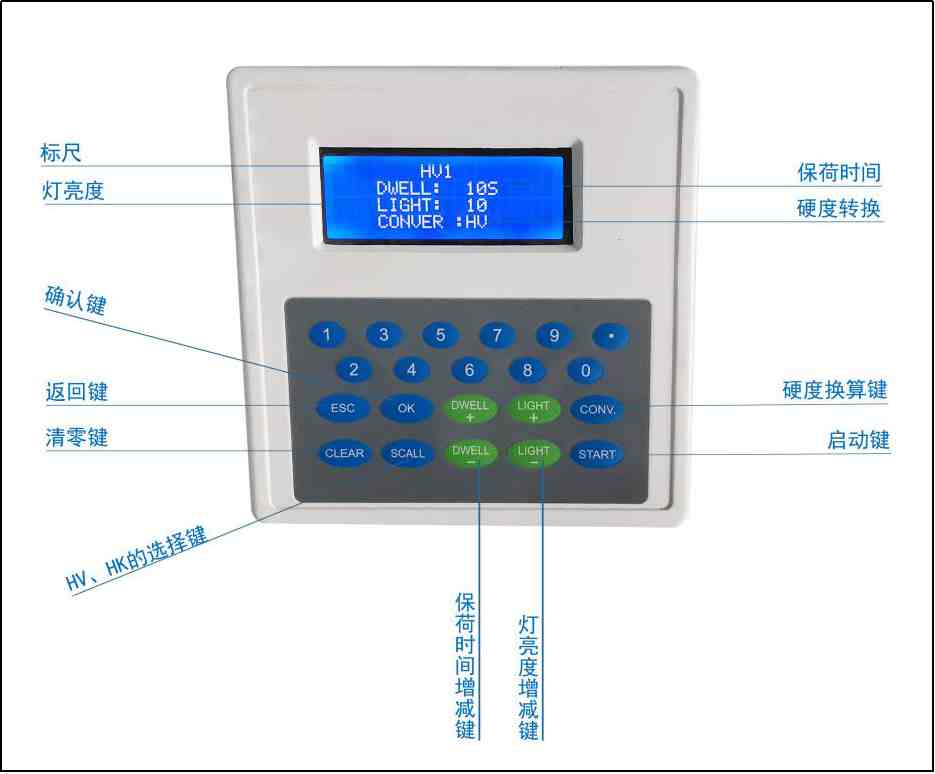

面板功能介紹

操作面板

【硬度計符合標準】

GB/T4340.1-1999 GB/T 4340.1-1999 金屬維氏硬度試驗 第1部分：試驗方法

GB/T4340.2-1999 GB/T 4340.2-1999 金屬維氏硬度試驗 第2部分：硬度計的檢驗

ISO 6507-2:2018《金屬材料維氏硬度試驗 第2部分：硬度計的檢驗與校準》國際標準

ASTM E384-17 材料的努氏和維氏硬度標準試驗方法

JJG151 - 金屬維氏硬度計檢定規程

【標準配置】

名稱	數量	名稱	數量
儀器主機	1臺	物鏡40x、10x，	各1只
維氏壓頭	1只	砝碼	6只
十字工作臺	1個	砝碼桿	1個
薄片夾持臺	1個	外接電源線	1根
平口夾持臺	1個	10x數字式測微目鏡	1只
水平儀	1個	顯微維氏硬度塊（HV1、HV0.2）	各一塊
