型號

XY

試驗力

10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1kgf (9.8N)

執行標準

GBT4340.1、GBT4340.2、ISO6507-2、ASTM_E384

試驗力

施加方法

自動（加荷、保荷、卸荷）

樣品臺

系統提供XY電動移動樣品臺

XYZ樣品臺和移動控制

系統提供XY電動移動樣品臺：

1.XY行程:50mm*50mm臺面尺寸:110mmX110mm,位移重復精度< 2um；行程和尺寸可定制；

2.自動邊緣掃描：沿樣品邊緣自動掃描并描繪樣品邊緣整體圖，供加載路徑規劃使用，適合于需要在樣品的特定位置上的硬度測量；

3.XY移動速度均可調。

4.可按方向按鈕或鍵盤方向鍵，或通過輸入移動距離等移動。

加載模式和路徑設置

加載路徑設置提供如下模式：

1.沿線；2.沿線帶角度；3.自由點擊；4.橫向沿線；5.縱向沿線； 6.沿曲線多條線；7.沿曲線矩陣；8.圓?。?.齒心；10.齒頂平行；11.自動沿邊緣帶角度；12.自動沿邊緣矩陣；13.圓心。新的模式可定制添加。

自動尋邊

沿樣品邊緣自動掃描并自動找到拐點，如齒頂、齒根等。

自動測量

按設定的加載路徑逐點自動加載、自動調焦和自動測量壓痕計算硬度值,并自動繪制硬化曲線；一鍵完成:

1.可設置最小HV，測量到達該值后自動停止；

2.測量完成后，可在原路徑上繼續加點測量；

3.每點測量圖像被保存可用于最后手動修正；修正時只需要鼠標拖拉壓痕四邊形邊框，硬度測量值、統計、和測量像冊等自動更新。

自動加載自動測量

按一次性調焦后系統按設定的加載模式多點自動加載、自動測量，并自動繪制硬化曲線，一鍵完成。

攝像頭和標定管理

1.130萬像素USB2.0 CMOS 專用于顯微鏡測量攝像頭(3百萬像素攝像頭可選）；

2.可用硬度標定塊或標定尺兩種方法標定攝像頭；

3.為了提高測量準確度，可對不同試驗力分別標定，系統自動載入。

硬度值轉換、修正、有效驗證

1.硬度轉換：測得的維氏硬度值可轉換到美標、國標、或德標的其它硬度值如HB、HR等；

2.硬度修正：可對球面或圓柱面樣品測量值進行修正；

3.有效驗證：根據測得的硬度值，計算出最小的樣品厚度、測試點距樣品邊緣距離、和測試點之間的距離。

數據統計

自動計算硬度的平均值、方差、Cp、Cpk等統計值。

硬化曲線

自動繪制硬化曲線：

1.在一個測量路徑下可自動生成多條硬化曲線或按平均值生成單條曲線；

2.可繪制HV對XY 的硬化曲線圖。

數據儲存

原始測量數據和圖像等可保存于文檔供以后調出打出報告；一個文件保存一個測量的所有數據。

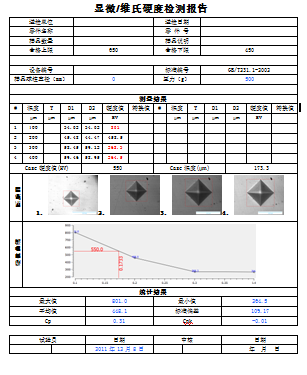

測試報告

自動生成WORD或EXCEL文檔報表；報表格式可定制；標準格式包括每單個測量點硬度值、統計值、壓痕圖像、和硬化曲線等，用戶還可以輸入自定義的額外信息。用于報表；測量數據也可發送到指定的網絡端口。

努氏硬度

可設置為努氏硬度測量

斷裂韌性

可設置為測量壓痕斷裂韌性

其他功能

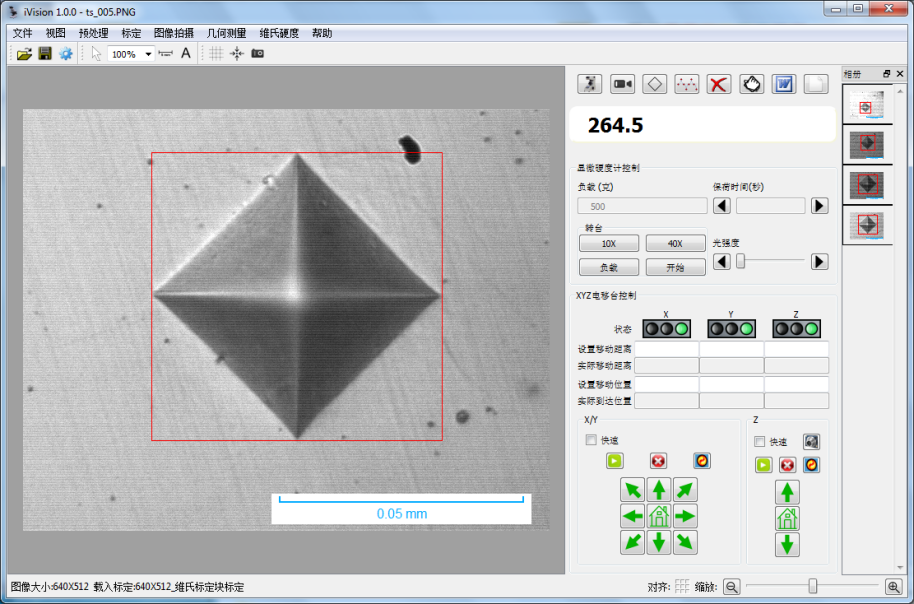

含iVision-PM顯微圖像處理與測量系統的所有功能，包括圖像/視頻拍攝、圖像處理、幾何尺寸測量、文檔標注、相冊管理、和定倍打印等；文檔標注可在圖像上輸入文字、清單、和圖片等

手動修改

測量后可便攜地用鼠標手動拖拉修改壓痕標記，測量值和統計結果等自動更新
