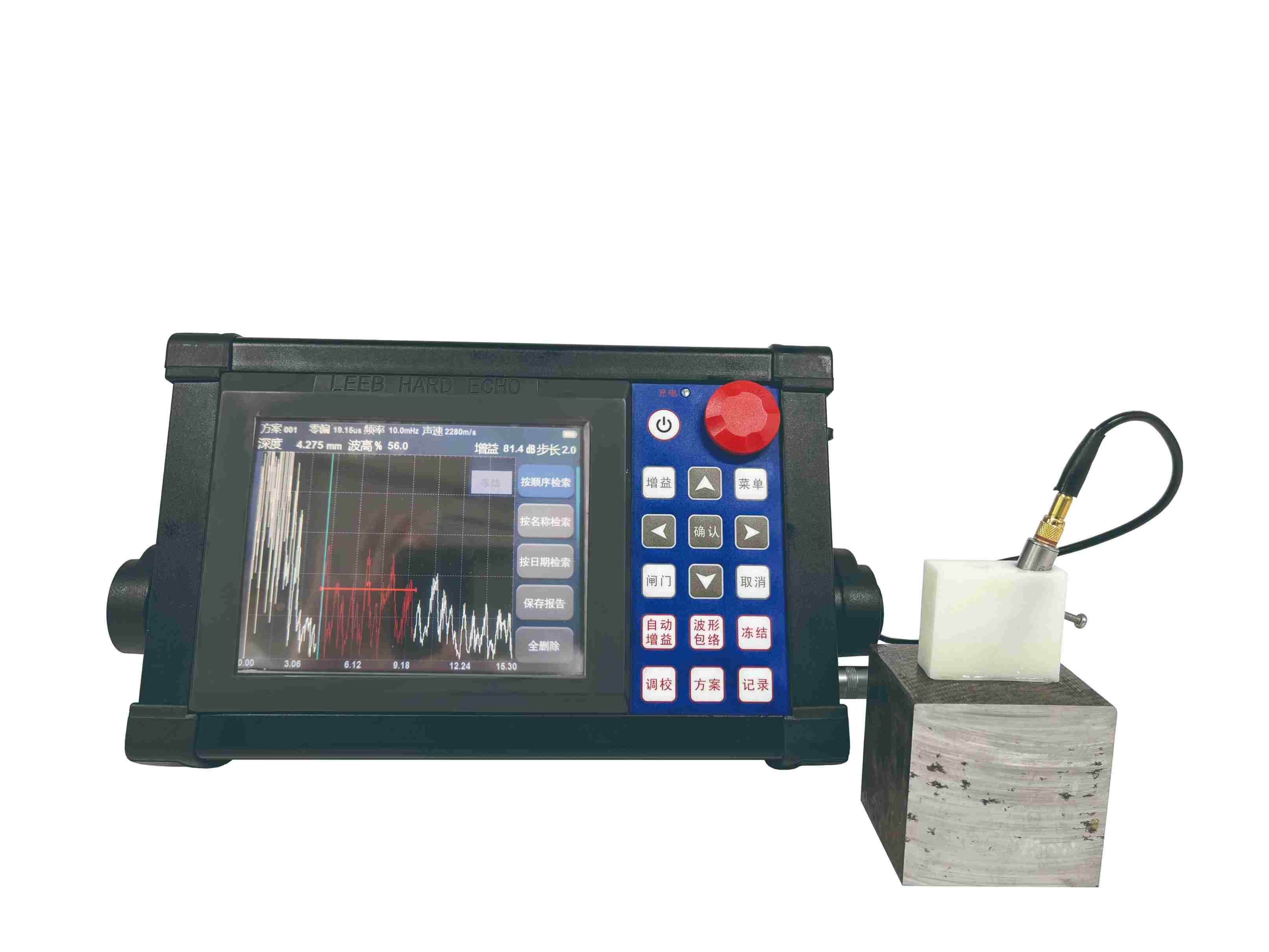

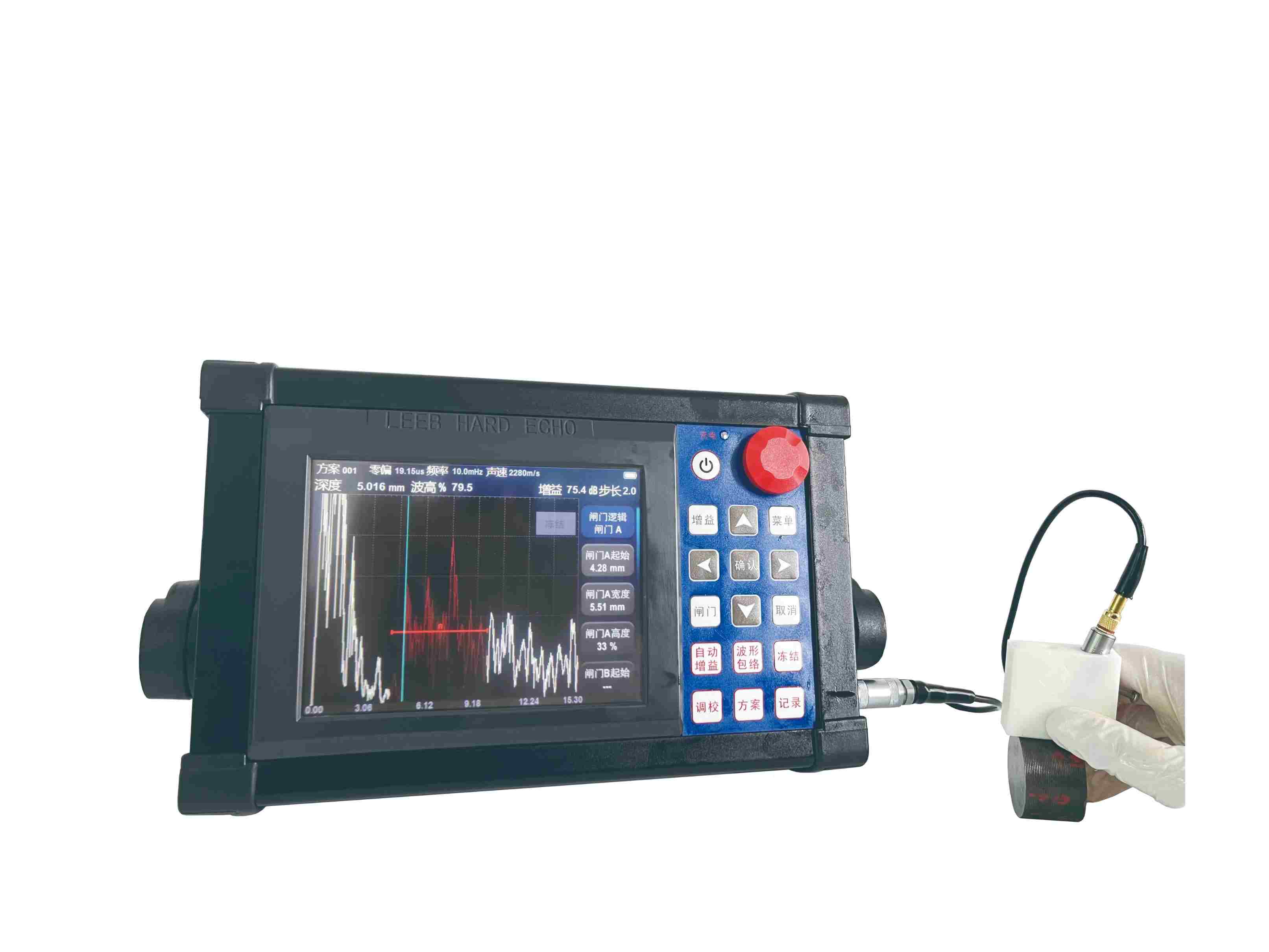

淬火硬化層深度測量儀 LEEB8001
-
本產品目前主要針對中高頻淬火硬化層深度進行精準測量。廣泛應用于軸承,齒輪等各種熱處理工件,另外還可以測量焊肉厚度,測量不同材料結合面,測量鋁合金鑄造件回熔深度
詳細介紹
主要功能:
l 測量范圍,可以測試0.5-40㎜深度的硬化層
l 精準測量各種中高頻淬火產品的硬化層厚度,測量分辨率達到0.001mm。
l 自動豎直定位閘門,智能定位分層位置。指示清晰,操作簡便。
l 彩色Bscan,方便查看整體工件表面淬火情況。
l 120dB增益調節范圍,90dB以上靈敏度。超高信噪比,波形清晰穩定,抗干擾設計,不懼惡劣工況
l 12位AD,高速采樣,波形細膩,細節盡顯,靈敏度和分辨力超高,可以精準定位波形跳變位置。
l 重復頻率高達10到10000Hz,高速檢測,波形實時流暢,易于獲得理想波。
l 測量范圍寬,可以測試0.5到40mm深度的硬化層。
l 遠程專家工藝方案導入支持,會開機就能測量,無需設置檢測參數,無需做系統校準。傻瓜化操作。
l 可根據現場工況定制各種傳感器。
l 高清高亮顯示,界面立體美觀,人性化操作風格
l 試驗數據可以與客戶管理系統(TDM系統)共享數據,滿足客戶數字工廠的數據管理
l 淬火層深度測定結果,包含所有參數和波形,按鍵直接保存,自動生成報告??稍跈C(jī)器內部存儲,也可用U盤實現無限擴展。
l 藍牙無線傳輸,手機APP現場生成報告,并實現打印
l IP65防護標準,合金與硅膠結合外殼,堅固耐用,防水防塵,支架任意角度
l 單電15小時連續工作。
無水非聚焦檢測方式:
無水非聚焦檢測,不需注水、貼膠帶,耐高溫可以檢測表面60℃的工件,操作要求低,波形明確清晰,重復性穩定性好并兼容水浸聚焦檢測。
無水非聚焦檢測沒有始波盲區,可以測更薄,沒有注水延時塊限制,可以測量更厚的工件。
能檢測鑄件的淬火層硬化層深度的測量
應用范圍:

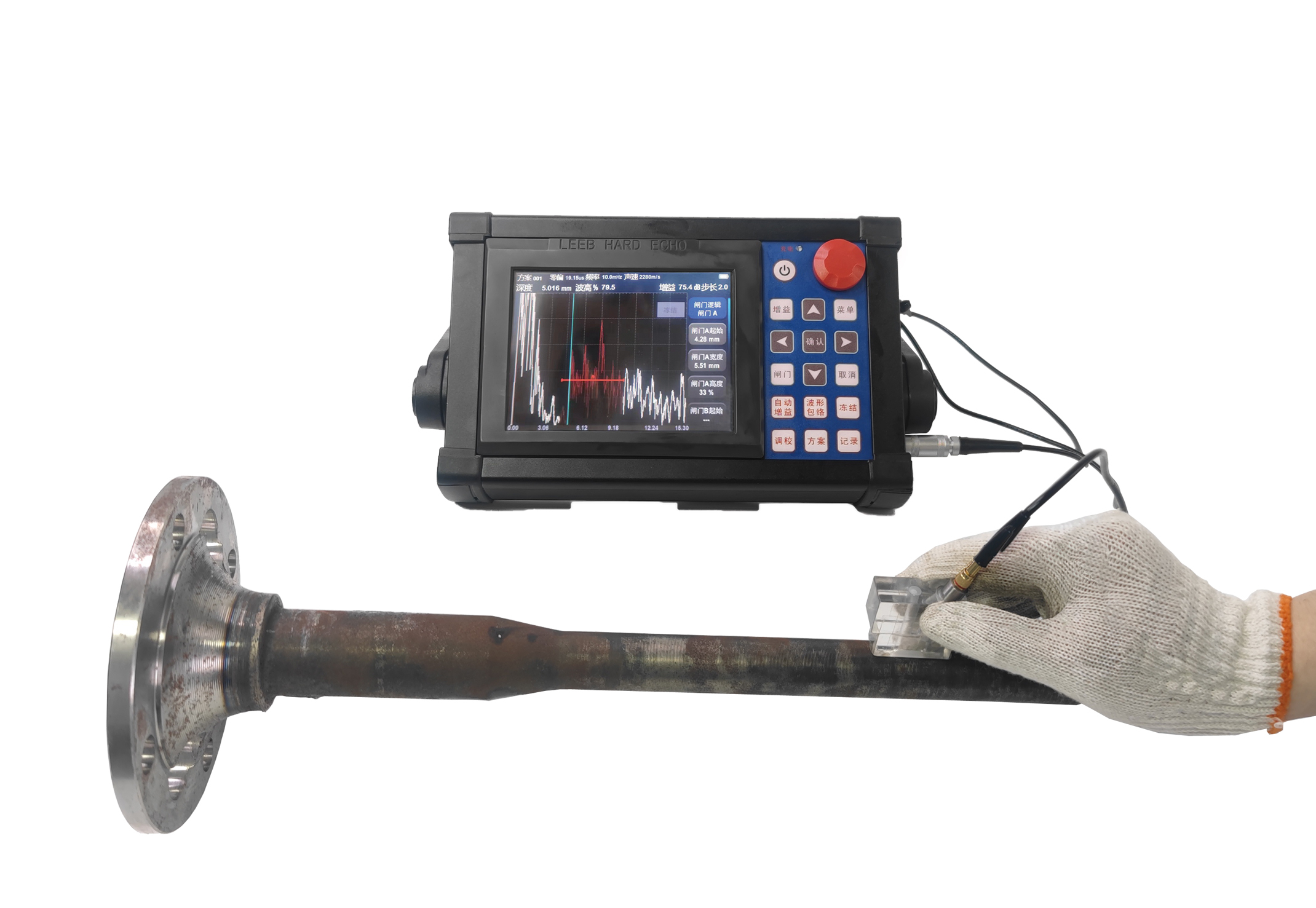

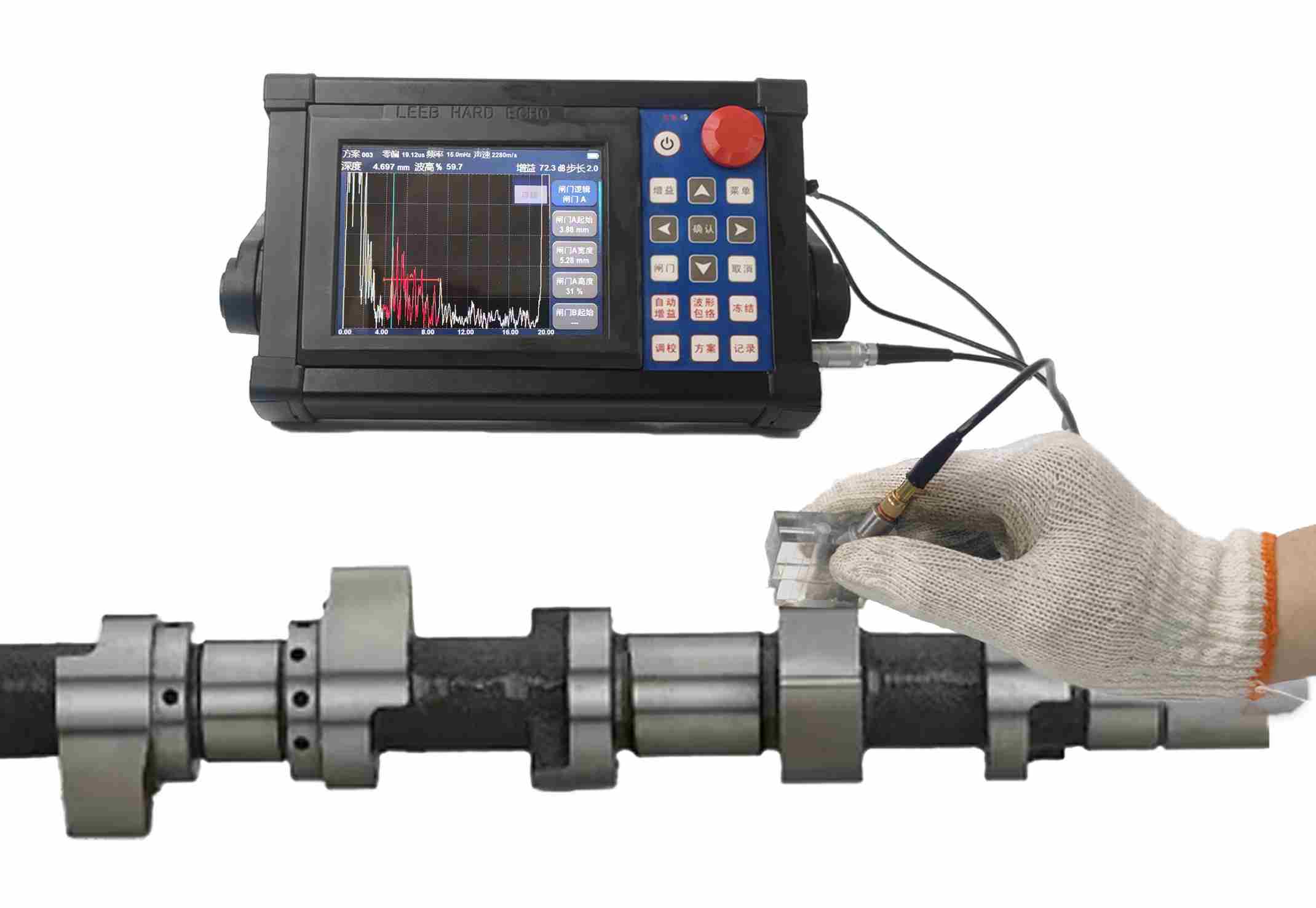

廣泛用于測量汽車零件,工程機械零件,機床零件,內燃機零件,農業機械零件和其他一般工業零件的感應淬火深度。
規格參數:
型號
LEEB8001
淬火硬化層深度檢測范圍
0.5-40mm
檢測范圍
15米
聲速范圍
(100~20000)m/s
重復發射率
10-10000Hz 可調節
動態范圍
≥38dB
誤差
垂直線性誤差
≤1.5%
水平線性誤差
≤0.2%
分 辨 力
>40dB(5P14)
靈敏度余量
>66dB(深200mmФ2平底孔)
數字抑制
(0~80)%,不影響線性與增益
測量分辨率
0.001mm
閘 門
進波門、失波門;單閘門、雙閘門
報 警
蜂鳴報警,LED燈報警
電 源
直流(DC)9V
電池工作時間
15小時
脈沖幅度
100V、200V、300V、400V、500V分級選擇,適用探頭范圍廣
脈沖寬度
在(0.03~0.51)μs范圍內連續調節,以匹配不同頻率的探頭
探頭阻尼
50Ω、100Ω、150Ω、400Ω可選,滿足靈敏度及分辨率的不同工作要求
硬件實時采樣
高分辨率12位AD轉換器,采樣速度400MHz,波形高度保真
檢波方式
正半波、負半波、全波、射頻檢波
濾波頻帶
(0.2~35)MHz
閘門讀數
單閘門和雙閘門讀數方式可選;閘門內峰值讀數
總增益量
120 dB(設有0.1dB、1dB、2dB、6dB步進值)
插頭插座
LEMO01
外型尺寸
240×150×50 (mm)
重 量
1.4kg
型號
LEEB8001
淬火硬化層深度檢測范圍
0.5-40mm
檢測范圍
15米
聲速范圍
(100~20000)m/s
重復發射率
10-10000Hz 可調節
動態范圍
≥38dB
誤差
垂直線性誤差
≤1.5%
水平線性誤差
≤0.2%
分 辨 力
>40dB(5P14)
靈敏度余量
>66dB(深200mmФ2平底孔)
數字抑制
(0~80)%,不影響線性與增益
測量分辨率
0.001mm
閘 門
進波門、失波門;單閘門、雙閘門
報 警
蜂鳴報警,LED燈報警
電 源
直流(DC)9V
電池工作時間
15小時
脈沖幅度
100V、200V、300V、400V、500V分級選擇,適用探頭范圍廣
脈沖寬度
在(0.03~0.51)μs范圍內連續調節,以匹配不同頻率的探頭
探頭阻尼
50Ω、100Ω、150Ω、400Ω可選,滿足靈敏度及分辨率的不同工作要求
硬件實時采樣
高分辨率12位AD轉換器,采樣速度400MHz,波形高度保真
檢波方式
正半波、負半波、全波、射頻檢波
濾波頻帶
(0.2~35)MHz
閘門讀數
單閘門和雙閘門讀數方式可選;閘門內峰值讀數
總增益量
120 dB(設有0.1dB、1dB、2dB、6dB步進值)
插頭插座
LEMO01
外型尺寸
240×150×50 (mm)
重 量
1.4kg
標準配置:
主機
1臺
常規探頭
1個
9V電源適配器
1個
探頭連接線
1個
產品包裝箱
1個
使用說明書
1本
合格證、裝箱卡、保修卡
1套
標準試塊
1塊
