高精度超聲波測厚儀LEEB381 PLUS
手持式高精度超聲波測厚儀,帶數值顯示,A/B掃描功能。采用脈沖反射超聲波測厚原理,適用于能使超聲波以恒定速度在其里面?zhèn)鞑?,并能從其背面得到反射的材料厚度的測量。測量分辨率達0.001mm,測量范圍薄至0.14mm(鋼),可以有效穿越涂層干擾。
本產品可應用于石油、化工、冶金、造船、航空航天、能源等各個領域。
符合標準《超聲波測厚儀校準規范》JJF 1126- -2004.
詳細介紹
主要功能
● 測量范圍寬,最小測量厚度0.14mm (鋼),最大測量厚度1800mm:
● 高精度測厚,最高測量分辨率可達0.001mm;重復分辨率可達士0.002mm;
● A-掃描模式,B-掃描模式,數值顯示模式:
● 具有穿透涂層和回波到回波測量功能,用于測量表面帶有漆層和涂層的材料;
● 根據材料聲速不同可以檢測部分復合材料上的涂層和和漆層,可以同時測量10個以上的多層材料各層厚度,同一回波下切換顯示各層厚度值;
● 多種測量: MB-E, I-E, E-E, ME-E模式滿足對常規厚工件測量;THIN模式對薄件測量:
● 數值模式包括常規厚度值模式、差值/縮減率模式和最值模式;
● 增益模式:自動增益/手動增益:
● 可設置手動關機與自動關機,帶節能功能:
● 可使用多種不同規格探頭,雙晶探頭和單晶探頭,最高支持20Mhz高頻探頭;
● 支持大容量存儲,可同時存儲10萬個厚度值,500組A掃描波形和500組B掃描波形:
● 具有多種校準方式,支持-一點校準、多點校準和手動校準模式,可以同時校準聲速和探頭零位:支持V聲程校準。
● 公英制轉換;毫米和英寸可切換單位;
● 中文和英文顯示。
適用材料
適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他超聲波的良導體的厚度。
基本原理
超聲波測量厚度的原理與光波測量原理相似。探頭發射的超聲波脈沖到達背測物體并在物體中傳播,到達材料分界面時被反射回探頭,通過準確測量超聲波在材料中傳播的時間來確定被測材料的厚度。
規格參數
項目 |
LEEB381 Plus |
探頭類型 |
單晶/雙晶 |
測量范圍(45#鋼) |
0.14mm – 1800mm |
測量頻率 |
4Hz、8Hz、16Hz |
分辨率 |
0.1mm、0.01mm、0.001mm(0.01inch、0.001inch、0.0001inch) |
脈沖發生器 |
負方波發射,脈沖寬度和電壓自動與探頭進行匹配 |
聲速范圍 |
400-19999m/s |
校準試塊 |
4mm(鋼) |
自動關機 |
可選擇 5 分鐘,10 分鐘,20 分鐘,手動關機 |
探頭校準 |
一點校準、二點校準,手動校準 |
增益 |
自動增益、手動增益 |
增益范圍 |
0~80dB |
檢波方式 |
射頻 RF、正半波 POS、負半波 NEG、全波 FULL |
測量模式 |
(1)MB-E:發射脈沖始波至一次回波;(2)I-E:界面波至一次回波;(3)E-E:穿透涂層測量,可選任意 Em– En 回波;(4)ME-E:多重回波測量模式;(5)THIN:薄壁測量模式 |
數值模式 |
厚度值模式、差值/縮減率模式、最大/最小值模式 |
A-掃描模式 |
支持 |
B-掃描模式 |
支持 |
耦合指示 |
支持 |
電量指示 |
支持 |
語言 |
中文/英文(English) |
單位 |
毫米/英寸 (mm/inch) |
菜單操作 |
支持 |
軟件功能 |
動態閘門設置、消隱設置(Blank)、回波消隱設置(E-Blank)、回 波凍結、回波平移和縮放 |
存儲功能 |
同時支持 10 萬個厚度(100 組,每組 1000 個),500 組 A 掃 描波形和 500 組 B 掃描波形 |
主機程序升級 |
支持主機程序升級 |
顯示屏 |
3.5 寸真彩色屏 |
數據傳輸 |
支持 USB 通信,將數據傳輸至計算機 |
工作溫度 |
-10℃~+50℃,有特殊要求可達-20℃ |
工作電壓 |
三節 5 號 鋰離子電池,當電量不足時,有低電壓提示 |
外形尺寸 |
184 x 85 x 32 (mm) |
整機重量 |
250 g(不含電池) |
標準配置 |
主機 1 臺、5 號電池 3 節,充電器1個、文件 1 套,ABS 防震防水儀表箱 1 個 |

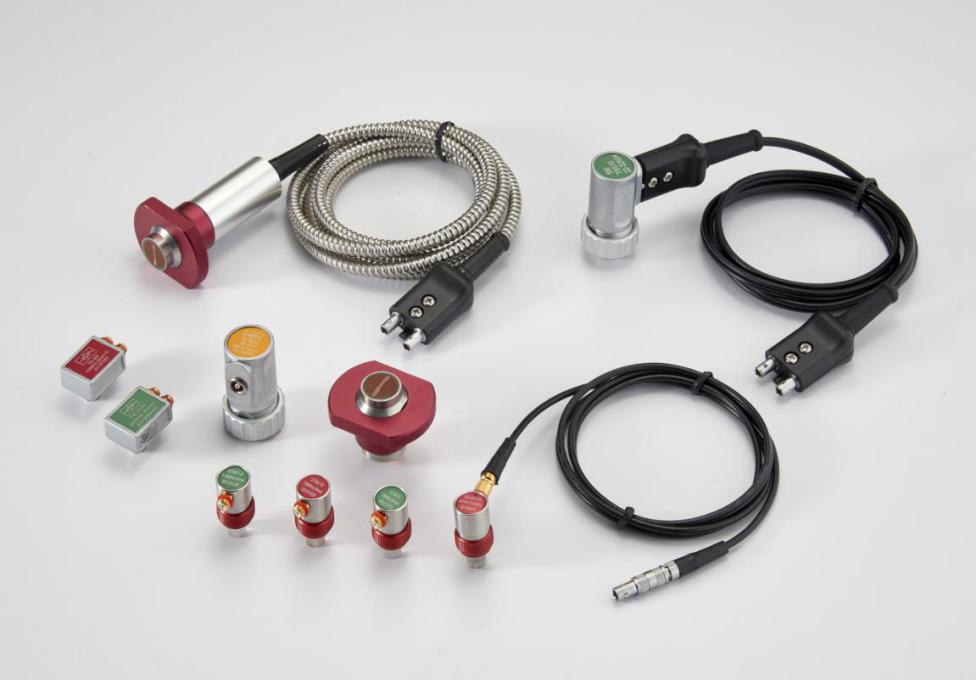

選配探頭
探頭型號 |
類型 |
探頭頻率(MHZ) |
探頭直徑 |
測量范圍 |
TS400 |
雙晶 |
10 |
5 |
0.5-50 |
TS500 |
5 |
5 |
1.0-65 |
|
TS510 |
5 |
10 |
1.0-500 |
|
DTM15 |
單晶 |
15 |
6 |
0.14-24 |
DTM7.5 |
7.5 |
6 |
0.5-24 |
|
DTM10 |
10 |
6 |
0.3-24 |
|
DTM5 |
5 |
6 |
1.0-24 |
|
BD510 |
5 |
10 |
1-1000 |
|
BD212 |
2 |
12 |
4-1800 |
|
筆式探頭 |
15 |
2 |
0.3-12可測R角 |
|
高溫探頭 |
TS400到BD212探頭 可增加高溫功能選配 |
-70℃-120℃ |
||
TS400到BD212探頭 可增加高溫功能選配 |
120℃-300℃ |
|||
TS400到BD212探頭 可增加高溫功能選配 |
300℃-500℃ |
