產品特點：

l 雙工位/單工位檢測可選；

l 全程C掃軟件，探傷記錄全程記錄，實時顯示C型掃描仿真缺陷及合格率統計；

l 環形檢測以圓周方向掃查方形及展開平面圖，結果包含最小焊深、最大焊深、平均焊深、檢測深度、單個缺陷數、最大單個缺陷尺寸、累計缺陷百分比；

l 檢測效率：?jiǎn)喂の粏渭z測時間15-30S（3-6mm焊深）；

主要技術參數：

通道數量	1-2通道
最高重復頻率	單個通道最高重復頻率可達20KHz
通道工作時序	可同時獨立工作檢測
掃查速度	15秒/件（3mm焊深）
螺旋掃查	每旋轉一圈步進0.2mm
中心定位精度	0.1mm
探頭自由升降精度	0.01mm
誤差	垂直線性誤差：≤3%
	水平線性誤差：≤1%
探頭位置重復定位精度	≤0.01mm
檢測靈敏度	φ0.5mm
閘門	3個閘門
探頭工作模式	單探頭發射、接收
靈敏度余量	＞52dB
增益范圍	100 dB，步進0.1 dB、1 dB、10 dB
重復性	0.1mm
數字抑制	0～100%
報警	各報警閘門可分別設置為進波和失波報警
設備工作時間	連續24小時

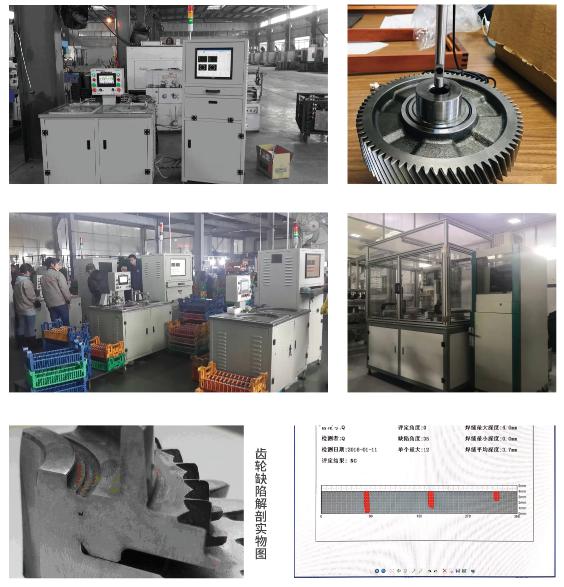

應用范圍及案例

l 變速箱齒輪、發動機飛輪、齒輪軸、差速器殼體、撥叉及其它零部件；

l 檢測工件：激光焊接齒輪、電子束焊齒輪，內徑大于φ10mm，實際按客戶提供的圖紙尺寸；

l 根據甲方實際根據探傷需求，對環形焊縫的虛焊、漏焊、未焊透等焊接質量進行水浸超聲波檢測。
