LEEB1901 Pro金相顯微鏡
LEEB1901 Pro型金相顯微鏡,具有明場、暗場、偏光、DIC觀察方式,超寬視野、高分辨率質量成像。采用5WLED光源,操作簡便、舒適??蛇x配數碼工業相機、金相評級軟件等配置,適應多種情況觀察使用。
詳細介紹

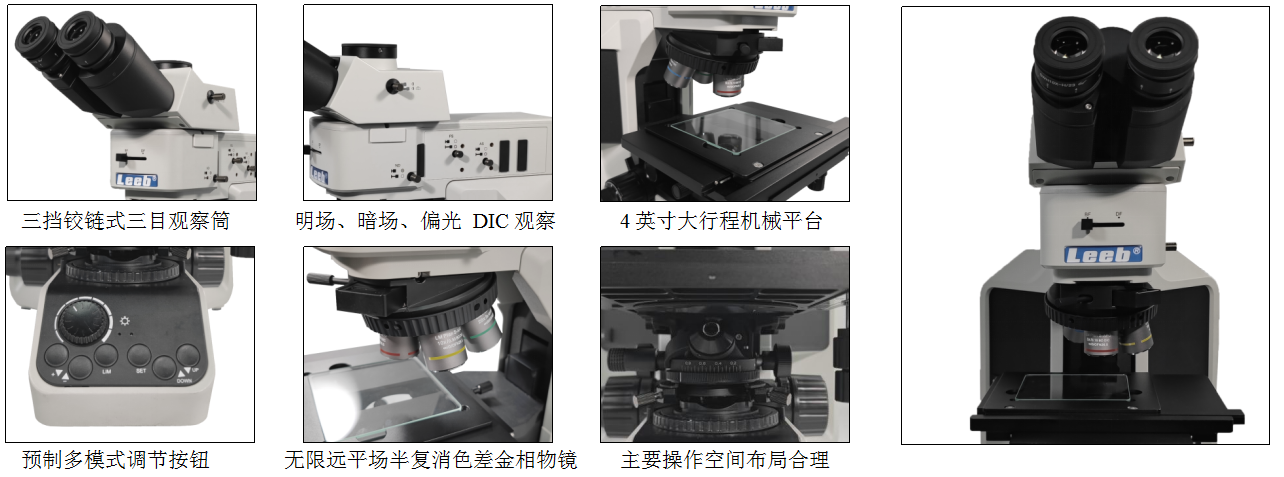

主要特點
● 無限遠消色差校正光學系統,無限遠長距明暗場半復消色差金相物鏡;
● 明、暗場觀察切換反射照明裝置,5WLED冷光源亮度可調節;
● 外形簡潔經典設計,符合人機工學,操作功能全面、簡便;
● 微分干涉組件(選配件),可以將明場觀察下無法檢測的細微高低差,轉化為高對比度的明暗差并以立體浮雕形式表現出來,如 LCD 導電粒子,精密磁盤表面劃痕等;
● 完善的偏振系統,固定式檢偏器和360°可旋轉檢偏器,可在不移動工件的情況下,方便觀察以不同偏振角度光線下呈現的狀態。
應用領域
適用場合:工廠檢測檢驗、實驗室研究、教學實驗教室等;
應用范圍:IT、金屬、礦產、陶瓷等行業。
規格及參數
型號 |
LEEB1901 Pro |
光學系統 |
無限遠色差校正光學系統 |
光學放大倍數 |
50倍~1000倍 |
觀察筒 |
正像,無限遠鉸鏈三通觀察筒,瞳距調節:50mm~76mm,兩檔分光比雙目:三目=100:0 |
目鏡 |
高眼點大視野目鏡PL10X25mm,視度可調 |
物鏡 |
無限遠長工作距明暗場半復消色差金相物鏡 5X NA0.15 WD15 |
無限遠長工作距明暗場半復消色差金相物鏡 10X NA0.30 WD8.4 |
|
無限遠長工作距明暗場半復消色差金相物鏡 20X NA0.40 WD11.9 |
|
無限遠長工作距明暗場半復消色差金相物鏡 50X NA0.75 WD3.0 |
|
無限遠長工作距明暗場半復消色差金相物鏡 100X NA0.90 WD1.0 選配 |
|
物鏡轉換器 |
電動明暗場5孔轉換器(帶DIC插槽) |
機架 |
透反射用機架, 低手位粗微同軸調焦機構。粗調行程35mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100-240V寬電壓系統,采用數字調光,具有光強設定與復位功能 |
載物臺 |
4英寸載物臺,移動行程:105mmX102mm機械平臺,X、Y方向同軸調節; |
聚光鏡 |
搖出式消色差聚光鏡(N.A.0.9) |
反射照明器 |
明暗場反射照明器,帶可變孔徑光闌,視場光闌,中心可調,帶濾色片插槽,帶起偏鏡/檢偏鏡插槽, |
燈室 |
5W可調LED燈室,透、反射通用,預定中心 |
攝像接口 |
攝影攝像附件:0.65X,C型接口,可調焦(可選0.5X/1X) |
偏光組件 |
起偏鏡插板,360°旋轉式檢偏鏡插板 |
DIC組件 |
可調微分干涉插板 |
標尺 |
高精度型測微尺,格值0.01mm |
顯微鏡配置表
主機 |
透反射用機架 |
● |
觀察筒 |
無限遠鉸鏈三通觀察筒 |
● |
目鏡 |
PL10X23mm,PL10X/25mm,視度可調
|
●● |
物鏡轉換器 |
電動明暗場5孔轉換器(帶DIC插槽) |
● |
電動明暗場5孔轉換器 |
● |
|
物鏡 |
5X無限遠長工作距明暗場半復消色差金相物鏡 |
● |
10X無限遠長工作距明暗場半復消色差金相物鏡 |
● |
|
20X無限遠長工作距明暗場半復消色差金相物鏡 |
● |
|
50X無限遠長工作距明暗場半復消色差金相物鏡 |
● |
|
100X無限遠長工作距明暗場半復消色差金相物鏡 |
○ |
|
載物臺 |
4英寸載物臺 |
● |
聚光鏡 |
搖出式消色差聚光鏡(N.A.0.9) |
● |
反射照明器 |
明暗場反射照明器 |
● |
光源燈室 |
5W LED,通、反射燈室各1 |
● |
偏光組件 |
起偏鏡插板,檢偏鏡插板(360°旋轉) |
● |
DIC組件 |
可調微分干涉插板 |
○ |
攝像接口 |
0.65X,C型接口,可調焦(可選0.5X/1X) |
○ |
電腦 |
品牌電腦和顯示器 |
○ |
測量軟件 |
測量軟件OMT-1.5D,軟件控制電動物鏡轉盤,拍照,錄像,測量,掃碼上傳,實時圖像拼接,景深融合 |
○ |
工業相機 |
1200萬,2000萬,高清數碼相機等 |
○ |
包裝紙箱 |
● |
|
泡沫包裝 |
● |
