很多人都知道，超聲波探傷相對(duì)于檢測(cè)其他幾種方法來(lái)說(shuō)，缺陷的判定人為因素更多，不僅是否能檢測(cè)到缺陷因人而異，檢測(cè)到異常波形，是否能夠分析得清楚，也有高下之分。正是因?yàn)槌暡ㄌ絺麢z測(cè)存在一些不確定性，是一門(mén)實(shí)踐科學(xué)，很多原理和現(xiàn)象都是通過(guò)實(shí)踐中摸索出來(lái)。

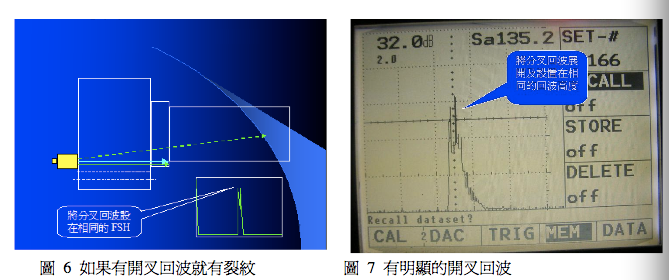

    如上圖藍(lán)色所指位置臺(tái)階根部裂紋，在某些在役條件下只有左側(cè)端部是檢測(cè)面，從左側(cè)端部檢測(cè)臺(tái)階附件的裂紋，裂紋缺陷會(huì)被臺(tái)階回波重疊掩蓋住，很難從這個(gè)方向分辨出裂紋。臺(tái)階與裂紋都處在同一水平距離難于分辨，看到這個(gè)情況可以用這樣比喻“一個(gè)人用他自己的眼睛去看自己的耳朵：，這簡(jiǎn)直是不可能的！

    稍有超聲波探傷儀操作知識(shí)經(jīng)驗(yàn)的人都不建議這樣做，也不敢這樣做，因?yàn)檫@是個(gè)探傷死角。但事實(shí)如果材料透聲性好的情況下，將探頭由外徑邊緣的臺(tái)階向內(nèi)徑移動(dòng)時(shí)，原本清晰干凈的回波會(huì)出現(xiàn)一個(gè)明顯的分叉回波，如果裂紋小，分叉回波就是一閃而過(guò)，如果裂紋大，分叉波峰很明顯。

一、底波嚴(yán)重降低或消失
1、空洞類(lèi)缺陷
如縮孔、疏松、內(nèi)部裂紋、白點(diǎn)、內(nèi)部撕裂等，該類(lèi)缺陷大量吸收聲波。

2、粗晶
呈密集草狀波形態(tài)，比較容易識(shí)別。因?yàn)榫Ы巛^寬，原子排列紊亂，空隙也多，所以吸收聲波情況嚴(yán)重。

二、底波降低量不大
1、固體類(lèi)缺陷
如密集或單個(gè)夾雜物、鋼錠冒口或底部夾渣、折疊裹入、異金屬、偏析、析出物、局部混晶等，這些缺陷經(jīng)鍛造壓實(shí)后，致密度還是比較高，吸收底波較少。
2、應(yīng)力集中缺陷
該類(lèi)缺陷的波形很像密集夾雜物，通常發(fā)生在軸類(lèi)鍛件因彎曲稍大，沒(méi)有加熱而冷較直，由內(nèi)部應(yīng)力集中所致。一經(jīng)回火便可消除。

三、超聲波探傷儀缺陷波形假象

  常見(jiàn)于筒類(lèi)鍛件、矩形鍛件、黑皮探傷薄管板、軸類(lèi)鍛件靠近臺(tái)階 附近等。因表面粗糙或存在臺(tái)階、棱角、錘印、斜面等因素，使聲波大量反射、折射，造成類(lèi)似“海市蜃樓”現(xiàn)象。常見(jiàn)探傷現(xiàn)象是：只在一個(gè)方向上發(fā)現(xiàn)缺陷，其它方向沒(méi)有。

  但對(duì)于黑皮探傷的薄管板和軸類(lèi)鍛件靠近臺(tái)階附近等，就需要經(jīng)驗(yàn)和了解過(guò)程等知識(shí)來(lái)判斷了。能夠準(zhǔn)確識(shí)別和判斷缺陷，說(shuō)出其產(chǎn)生的原因及環(huán)節(jié)，是一個(gè)探傷師（包括技術(shù)人員）的境界！這需要廣博的理論知識(shí)和豐富的實(shí)踐經(jīng)驗(yàn)。

《超聲波探傷儀操作誤區(qū)之缺陷識(shí)別》內(nèi)容來(lái)源于網(wǎng)絡(luò)，由重慶里博儀器收集整理，更多產(chǎn)品詳情可訪問(wèn)http://yglb.com.cn
