鋼絲繩探傷儀
鋼絲繩探傷儀簡介
一、產品概述
◆ 能在線檢測鋼絲繩內外部斷絲、磨損、銹蝕、變形、松股、跳絲、材質變化等多種缺陷功能。
◆ 檢測結果報告能不同行業的標準同時具有斷絲根數和斷絲斷面積與鋼絲總斷面積的之比的形式顯示。
◆ 利用計算機USB接口直接采樣處理分析，具有在線聲光報警與實時顯示結果功能。
◆ 傳感器圓型結構、周向環繞、軸向磁化，將鋼絲繩磁化到飽和狀態。
◆ 傳感揣采用合金鋁外殼，具有防水、防塵、防震、防潮功能。
◆ 工作穩定，檢測精度高，數據準確。
◆ 軟件適應Windows98／2000／xp／Vista/windows7計算機操作系統
◆ 根據國家計量法和國家生產法的規定，每臺儀器均由國家計量機構，按美國ASTM1571美國標準作為第三方進行檢驗，并出具檢測報告，獲得法定資質。
◆ 應用在礦山、索道、起重設備、電梯、港口機械、纜索橋等領域。
二、技術核心和法律資質
1. 虛擬儀器：應用虛擬儀器，以軟件取代傳統儀器，由電腦直接采樣處理，才能不漏檢、不誤判，如同看電影，對鋼絲繩進行掃描，結果準確無誤，重復性好。
2. 三定儀器：根據不同行業的鋼絲繩報廢的國家標準規定，本產品應用電磁定性、定量、定位，在線檢測鋼絲繩的內外部斷絲、銹蝕、磨損、金屬截面積變化、松股、跳絲、變形、材質異常等缺陷。
3. 合法儀器：根據國家計量法和國家生產法的規定，每臺儀器均由國家計量機構，按美國ASTM1571-2006美國標準和GB/T21387-2008作為第三方進行檢驗，并出具檢測報告，獲得法定資質。
三、技術指標
全系列能檢測鋼絲繩直徑范圍：Φ1.5—300 mm （需配置不同系列規格傳感器）
傳感器與鋼絲繩相對速度：0.0—6.0 m/s ：0.3—1.5 m/s
傳感器導套與鋼絲繩間隙：2—6 mm，允許間隙：0—15mm
斷絲缺陷（LF）檢測能力
定性：單處集中斷絲定性檢測率 99.99%
定量：單處集中斷絲根數允許有一根或一當量根誤判
單處集中斷絲根數無誤差定量檢測100次以上準確率≥92%
金屬截面積定量變化率（LMA）
檢測重復性允許誤差：±0.055%
檢測精度示值允許誤差：±0.2％
位置（L）檢測能力：檢測長度示值百分比誤差：±0.2%
電源：電腦電池供電 5V
傳感器重量：常用規格 < 10kg
環境溫度：-10℃~40℃ 大氣壓力：86~106Kpa 相對濕度：≤85%
四、 系統配置及型號
1. 電梯鋼絲繩直徑16-64mm
2. 鋼絲繩電腦探傷儀總型號為F15/Y36/Y46/Y56/Y66型
|
|
序號 |
內 容 |
數量 |
備注 |
|
傳感 單元 |
1. |
F26勵磁聚磁采樣傳感器 （自動距離定位形成編碼器） |
1 |
16-24mm多種規格電梯鋼絲繩均可檢測（單繩） |
|
2. |
Y36勵磁聚磁采樣傳感器 （自動距離定位形成編碼器） |
1 |
26-34mm多種規格電梯鋼絲繩均可檢測（多繩） |
|
|
|
3. |
F46勵磁聚磁采樣傳感器 （自動距離定位形成編碼器） |
1 |
35-44mm多種規格電梯鋼絲繩均可檢測（單繩） |
|
|
4. |
Y56勵磁聚磁采樣傳感器 （自動距離定位形成編碼器） |
1 |
45-54mm多種規格電梯鋼絲繩均可檢測（多繩） |
|
|
5. |
Y66勵磁聚磁采樣傳感器 （自動距離定位形成編碼器） |
1 |
55-64mm多種規格電梯鋼絲繩均可檢測（單繩） |
|
轉換 單元 |
7. |
RADF數碼轉換器 （在線監控、實時報警） |
2 |
|
|
8. |
8344信號轉接線 |
1 |
|
|
|
9. |
USB 串口轉換線 |
1 |
|
|
|
處理 單元 |
10. |
V3.0 版處理軟件包 |
1 |
|
|
11 |
筆記本電腦 |
1 |
含電腦包另加鼠標 |
|
|
附件 |
12 |
標準包裝箱 |
1 |
|
|
13 |
安全索 |
1 |
|
|
|
14 |
國家法定計量機構出具的 第三方檢測報告 |
5 |
儀器使用取得法律資質 |

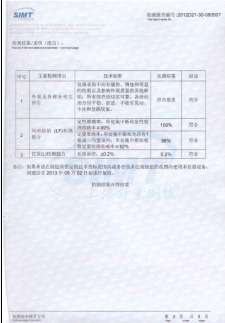

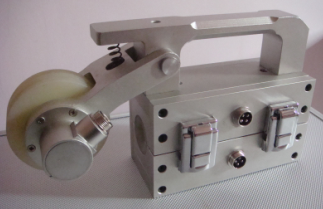

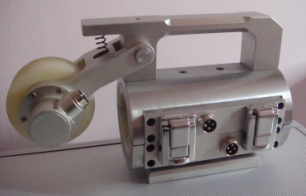

傳感器樣式：

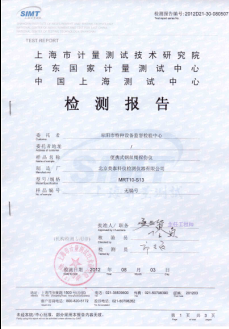

報告樣式：
注明：傳感器數量、計量報告等（請按客戶實際需求為準）。

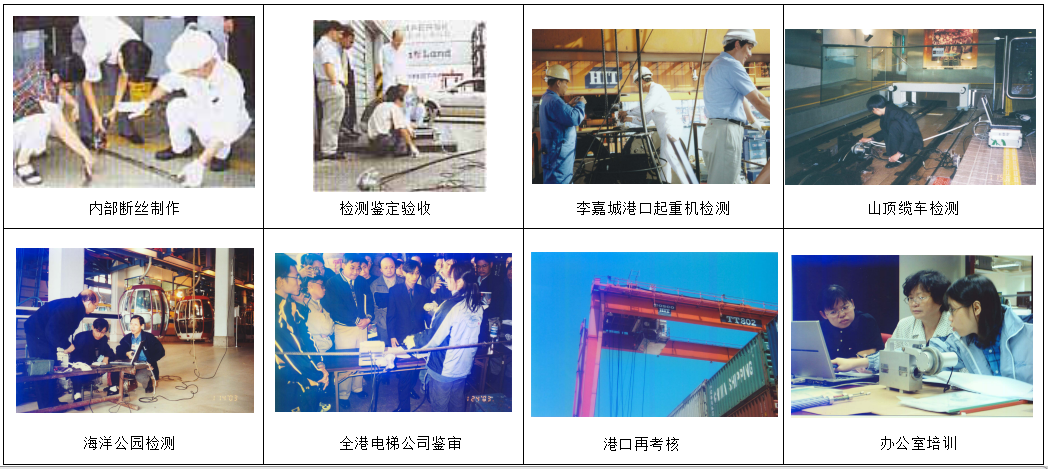

客戶使用現場情況：
鋼絲繩電腦探傷儀（安全檢測儀）型號規格功能參數
|
類別 |
名稱 |
型號 |
適用繩徑 |
技術核心 |
性能參數 |
功能特點 |
系統配置 |
|
在 線 檢 測 |
電梯鋼絲繩 電腦探傷儀 |
XXX-E15 |
Ф6-Ф14 |
1、虛擬儀器： 鋼絲繩應用虛擬儀器，以軟件取代傳統儀器，由電腦直接采樣處理，才能不漏檢、不誤判，如同看電影，對鋼絲繩進行掃描，結果準確無誤，重復性好。
2、三定儀器： 根據不同行業鋼絲繩報廢的國家標準規定，本產品應用電磁原理，定性、定量、定位，在線檢測鋼絲繩的內外部斷絲、銹蝕、磨損、金屬截面積變化、松股、跳絲、變形、材質異常等缺陷。
3、合法儀器： 根據國家計量法和安全生產法，每臺儀器均由國家法定計量機構，按美國ASTM E1571標準和GB/T標準作為第三方進行檢驗，并出具檢測報告，獲得法定資質。 |
1、受測鋼絲繩直徑： Φ1.5—300 mm （根據用戶需求配置不同規格的傳感器） 2、傳感器與鋼絲繩相對速度：0.0—12.0 m/s （：1.0 m/s） 3、斷絲缺陷（LF）檢測能力： 定性：單處集中斷絲定性檢測 99.99% 定量：單處集中斷絲根數允許有一根或一當量根誤判 單處集中斷絲根數無誤差定量檢測100次以上≥95% 4、金屬截面積定量變化率（LMA）檢測能力： 檢測靈敏度重復性允許誤差：±0.055% 檢測精度示值允許誤差：±0.2％ 5、位置（L）檢測能力： 檢測長度示值百分比誤差：±0.3% 6、電源：電池供電5V 7、環境溫度：-20℃～+40℃ 大氣壓力：86-206Kpa 相對濕度≤85% |
1、電腦在線顯示內容： 如同心電圖，以波形遞進方式缺陷實時顯示 2、報警功能： 缺陷，聲光報警 3、分析處理方法： 人機對話+自動分析 4、軟件平臺： Windows界面 5、工作軟件啟動： 鼠標點擊 6、電腦接口： 串行口或USB 7、電腦品牌： 品牌 8、AD轉換： 美國模塊為主 9、信號傳輸長度：300m 10、操作方法： 人性化操作（只要會 開電視機，培訓20 分鐘就能操作） 11、檢測結果： 一種規格的傳感器 可檢測的鋼絲繩直 徑范圍可達 30mm 12、報告生成： 自動進入word文檔 |
1、傳感單元 高速可逆勵磁器 高導信號集聚器 陳列霍爾磁敏組 浮動定心導套 距離編碼器
2、轉換單元 AD模數轉換模塊 噪聲自動剔除模塊 缺陷聲光報警模塊 檢測品質保障模塊 DAQ即插即用模塊（美國NI公司）
3、處理單元 V3.0版信號處理實時報警結果顯示軟件包 筆記本電腦 （或工業計算機） |
|
XXX-E20 |
Ф13-Ф19 |
||||||
|
中型鋼絲繩 電腦探傷儀 |
XXX-F250 |
Ф8-Ф24 |
|||||
|
XXX-F350 |
Ф18-Ф34 |
||||||
|
XXX -F450 |
Ф28-Ф44 |
||||||
|
大型鋼絲繩 電腦探傷儀 |
XXX -S650 |
Ф45-Ф64 |
|||||
|
XXX -ET850 |
Ф65-Ф84 |
||||||
|
特型鋼絲繩 電腦探傷儀 |
NI-ST1000 |
Ф80-Ф120 |
|||||
|
NI-ST2000 |
Ф120-Ф150 |
||||||
|
NI-ST3000 |
Ф150-Ф300 |
