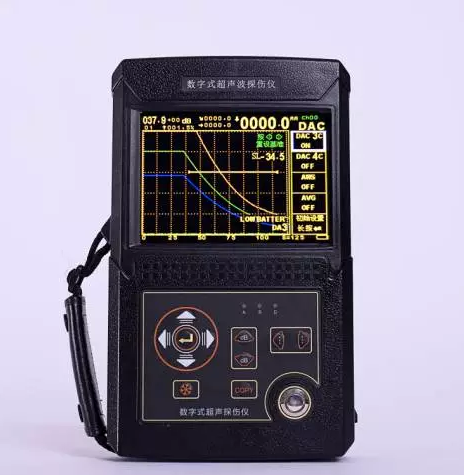

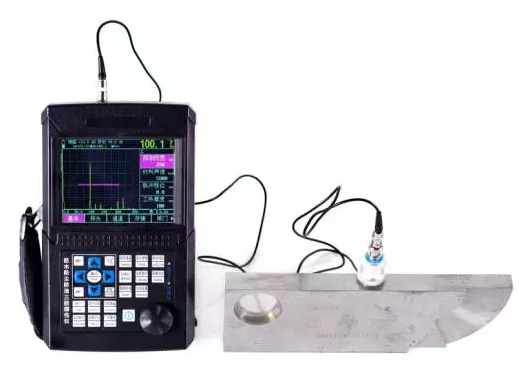

數字超聲波探傷儀能夠進行工件多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，應用于電力、石化、鍋爐壓力容器、鋼結構、鐵路交通、汽車、機械等領域。它是檢測行業的儀器。

里博超聲波探傷儀三防設計，可以保障用戶在復雜的現場和野外不受雨水、油污、粉塵等的侵蝕，讓探傷儀的使用壽命增加；如果在復雜現場使用，普通探傷儀可能只能使用兩年，而經過三防設計和處理的探傷儀可以保障8-10年。

產品特點

按鍵簡潔，一鍵操作簡單易學；
 鋰電池供電，可連續工作15小時；
三防外殼：防水防塵防油；

大屏幕高亮顯示，可以在陽光下、涵洞中探傷的要求。



主要功能

    自動校準探頭，不需要手動計算；
    利用標準試塊自動生成DAC、AVG曲線；
    自動顯示回波相關參數（深度D、水平P、距離S、波幅H）；
    16個探傷通道，可自由輸入并存儲行業的探傷標準；
    可存儲980幅A掃圖像；
    四種（I、V、U、X型）焊縫類型圖示功能，直觀判斷反射位置；
    自動計算缺陷當量φ值；
    高采樣率，低噪聲；
    兩種探頭方式：單晶、雙晶；
    回波抑制功能并有警示燈提示。

輔助功能

    中英文菜單；
    閘門聲光報警。
    自動增益功能探傷效率；
    斜探頭角度和K值兩種輸入方式；
    峰值記憶和回波包絡回波；
    USB接口連接PC端進行數據傳輸，自動生成探傷報告；



同時還有兩孔校準法，里博探傷儀可以不需要特定的試塊，只要有兩個深度相同的工件也可以校準儀器，方便了用戶的攜帶使用和節約了使用成本；里博探傷儀具有同類探傷儀的性能，但是價格確實接地氣；因為里博的使命就是讓儀器工具化，讓用戶能買得起檢測儀器，整個行業的檢測手段，為中國的制造業崛起而貢獻自己的力量。
●精度定量、定位，適合了較近和較遠距離探傷的要求；　
●近場盲區小，適合了小管徑、薄壁管探傷的要求；　
●自動校準：一鍵式自動校準，操作便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；　
●自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；　
●自由切換三種標尺（深度d、水平p、距離s）；　
自動增益、回波包絡、峰值記憶功能增加了探傷效率；　
●φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值,大平底自動計算；　●100個獨立探傷通道（可擴展），可自由輸入并存儲行業的探傷標準，現場探傷無需攜帶試塊；　
●可自由存儲、回放500幅A掃波形及數據；　
● DAC、AVG自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
●13個內置探傷標準可調出；                                                     ●可以自由輸入行業標準；
●發射脈沖寬度和強度可調；
●與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；　
●IP65標準鋁鎂合金外殼，防水防塵；　
●26萬色真彩屏亮顯示，亮度可調，適合強光、弱光的工作環境；　
●環保鋰電池供電，可連續工作10小時?！?
●實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；　
●掉電保護，存儲數據不丟失；　
●探傷參數可自動測試或預置；　
●數字抑制，不影響增益和線性；　
●增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正；　

重要輔助功能：　
●角度和K值兩種輸入方式　
●回波次數分析　
●電源狀態指示　
●閘門聲光報警　
●DAC聲光報警　
●屏幕的凍結和解凍　
●時鐘顯示　

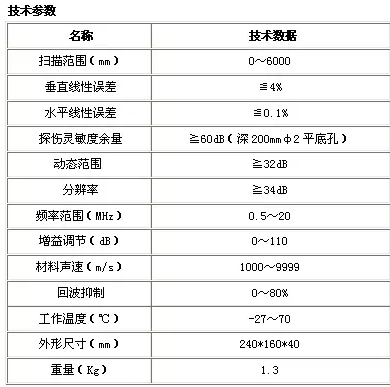

技術參數

掃描范圍：	0～6000mm鋼縱波
工作頻率：	0.4MHz～15MHz
垂直線性誤差	≤4%
水平線性誤差	≤0.2%
增益	110dB
靈敏度余量	＞58dB（深200mmΦ2平底孔）
分辨力	＞40dB（5N20）
動態范圍	≥32dB
噪聲電平：	＜8%
重復發射頻率	100~1000HZ
聲速范圍	1000～11000（m/s）
工作方式	直探頭、斜探頭、雙晶、穿透
數字抑制	（0～80）%，不影響線性與增益
工作時間	連續工作10小時以上（鋰電池）
環境溫度	（-20～70）℃（參考值）
相對濕度	（20～95）% RH
外型尺寸	238×155×46（mm）
重量	1.2KG

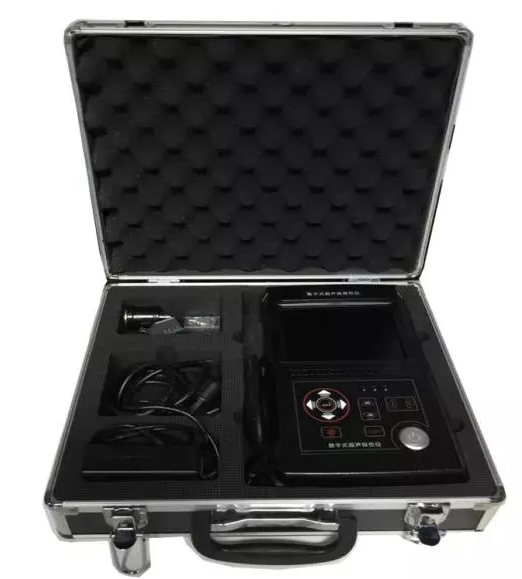

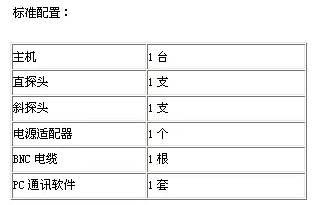

標準配置

1.	主機	1臺
2.	直探頭	1個
3.	斜探頭	1個
4.	9V電源適配器	1個
5.	探頭連接線	1根
6.	產品包裝箱	1個
7.	使用說明書	1本
8.	合格證、裝箱卡、保修卡	1套

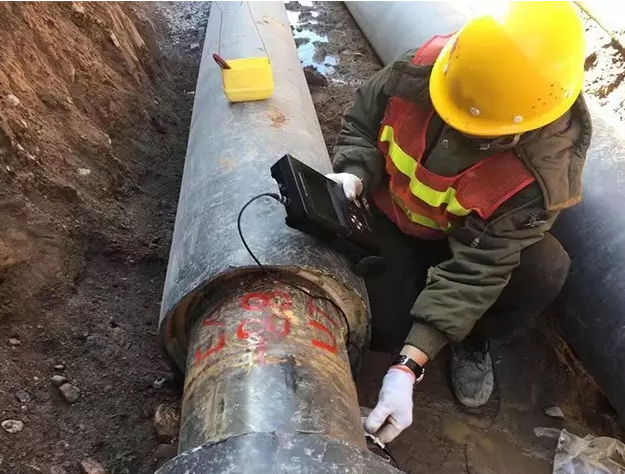

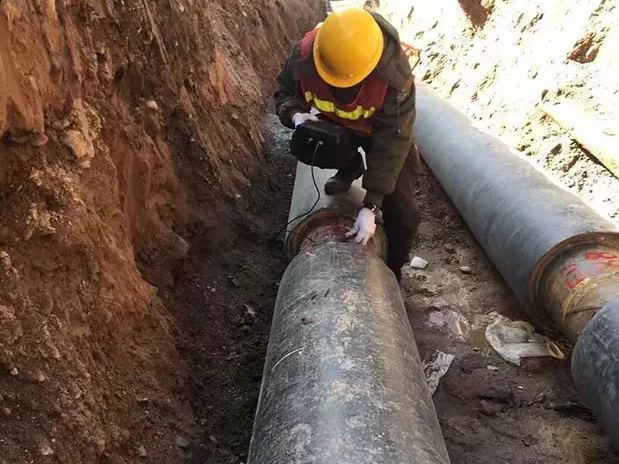

石油化工行業應用案例：

客戶主要針對石油管道壓力容器焊接接頭進行焊縫探傷，超聲波探傷無疑是選擇，里博超聲波探傷儀具有三防功能設計（防水、防油污、防灰塵），客戶在野外復雜、惡劣環境的使用需求。

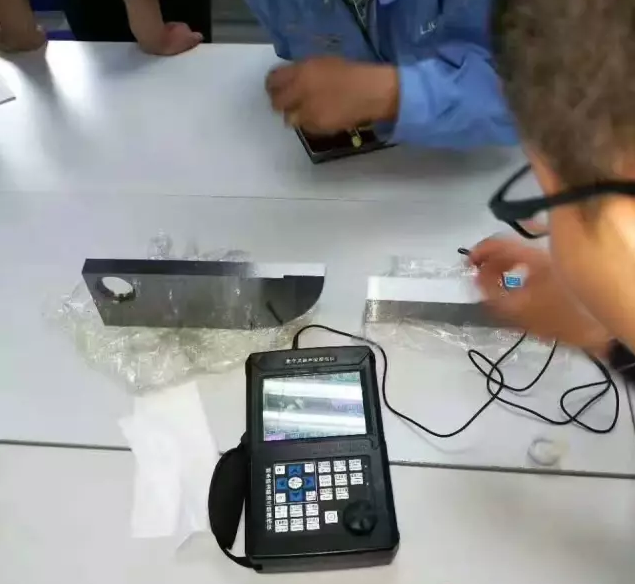

 儀器采用了簡潔、合理的一鍵式設計，在里博培訓工程師的耐心指導下，使用人員很快掌握了儀器操作要領，以及在本行業的具體使用經驗、相關驗收測量數據等。
采用了NB/T47013.3-2015《承壓設備無損檢測第3部分：超聲檢測》標準進行嚴格檢測，并配置了對應超聲試塊CSK-ⅠA,CSK-ⅡA、對儀器進行校準以及生成DAC曲線驗收標準。里博探傷儀憑借出色的探頭靈敏度以及強大的數據處理系統，能夠準確發現焊接接頭存在的裂紋、未融合、未焊透、氣孔、夾雜等多種缺陷。
鋼材制造行業應用案例

在鋼材類制造行業中常見缺陷有分層、折迭、白點等，裂紋、氣孔等。由于鋼板中的分層、折迭等缺陷是在軋制過程中形成的，因此它們大都平行于板面。

里博超聲波探傷儀憑借完善的檢測功能，采用多次底波反射法，即在示波屏上顯示多次底波，這樣不僅可以根據缺陷波來判定缺陷情況，而且可根據底波衰減情況來判定缺陷情況。

里博超聲波探傷儀探傷手段，能夠幫助客戶篩選出在軋制過程中產生的不合格品，從而對于后續產品改進生產工藝、產品質量合格率起到了決定性作用，同時也為鋼材制造企業原材料浪費成本
