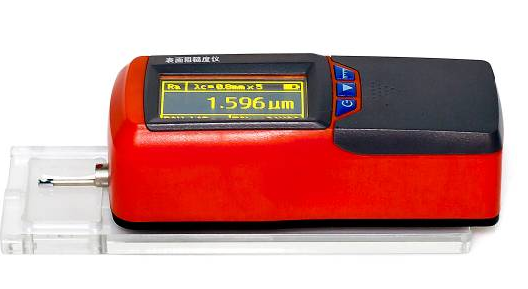

便攜式粗糙度儀（分體）U942



概述：

    便攜式粗糙度儀是一臺便攜式觸針表面粗糙度形狀測量儀，適用于車間檢定站、實驗室、計量室等環境的檢測。測量參數符合標準并兼容美國、德國、日本英國等一些工業國家的標準。測量結果可以數字和圖形方式顯示在液晶顯示器上，也可以輸出到打印機上。

主要在以下幾方面進行了改進：

采用鋰離子充電電池，可長時間工作，無記憶效應，可邊充電邊工作，充電時間短。

改進了電路的工作性能，工作電壓，功耗和電路噪聲相應減少。

改進了傳感器的驅動機構、材料及加工工藝，測量穩定。

新設計的顯示界面增加了一些測量提示和低電壓提示。

改進了傳感器接口，使其傳感器準確無誤，緊密的插入主機，保障測量過程測值準確性。

增加了液晶背光功能，方便用戶在光線較暗處使用。

體積小，重量輕。



產品功能和特點：

★ 機電一體化設計，體積小，重量輕，使用方便；
★ 采用DSP芯片進行控制和數據處理，速度快，功耗低；
★ 大量程，多參數Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr；
★ 128×64 OLED點陣顯示器，數字/圖形顯示；高亮無視角；
★ 顯示信息豐富、直觀、可顯示參數及圖形；
★ 兼容ISO、DIN、ANSI、JIS多個國家標準；
★ 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
★ 有剩余電量指示圖標，提示用戶及時充電；
★ 可顯示充電過程指示，操作者可了解充電程度
★ 連續工作時間大于20小時
★ 大容量數據存儲，可存儲100組原始數據及波形。
★ 實時時鐘設置及顯示，方便數據記錄及存儲。
★ 具有自動休眠、自動關機等節電功能
★ 電機走死電路及軟件設計
★ 顯示測量信息、菜單提示信息、錯誤信息及開關機等提示說明信息；
★ 金屬殼體設計，小巧、便攜。
★ 中/英文語言選擇；
★ 可連接打印機；
★ 重復性線性好——示值穩定準確
★ 操作簡單便捷——現場操作可行性高
★ 保護滑蓋——讓一起免受油污的損壞，使用壽命高
★ 帶USB接口，軟件光盤，可PC通訊，查看數據，波形，打印報告等

主要技術性能指標：

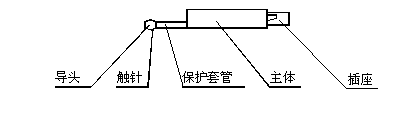

1.傳感器：



傳感器性能指標
檢測原理	電感式
測量范圍	160μm
針尖半徑	5μm
針尖材料	金剛石
觸針測力	4mN(0.4gf)
觸針角度	90°
導頭縱向半徑	45mm



2.主機參數表：

項目	U942（缸體平臺珩磨網紋專用）
測量參數	Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry(JIS)=Rz;Rmax=Rt,RPc、Rk、Rpk、Rvk、Mr1、Mr2
測量范圍	Ra（0.025μm  ~  12.5μm）,Rz（0.02μm  ~  160μm）
最大驅動行程	17.5mm/0.7inch
示值誤差	不大于±10%
示值變動性	不大于6%
測量輪廓	粗糙度，波紋度，原始輪廓
濾波器	RC,PCRC,Gauss,ISO13565
取樣長度l	0.25mm,0.8mm,2.5mm
評定長度L	(1-5)L
內部存儲能力	100組原始數據
外部輸入/輸出接口	USB
電源	內置鋰離子充電電池/外接電源適配器
外形尺寸	143×55×42mm(主機)
重量	約0.4kg(主機)
標準配置	主機、標準傳感器、多刻線樣板、樣板支架、活動支架、電源適配器、USB充電電纜
可選配件	曲面、溝槽、深槽、小孔等傳感器、測量平臺、接長桿、側向轉接稈、軟件等附件



案列一
缸體缸蓋是汽車發動機乃至汽車中重要的零件之一，缸體的加工質量直接影響發動機的整體質量，因此發動機缸體的制造加工長期以來一直受到汽車生產企業的重視。
缸體的作用是支撐和保障活塞連桿、曲軸等運動部件工作時的準確位置，保障發動機的換氣、冷卻和潤滑。

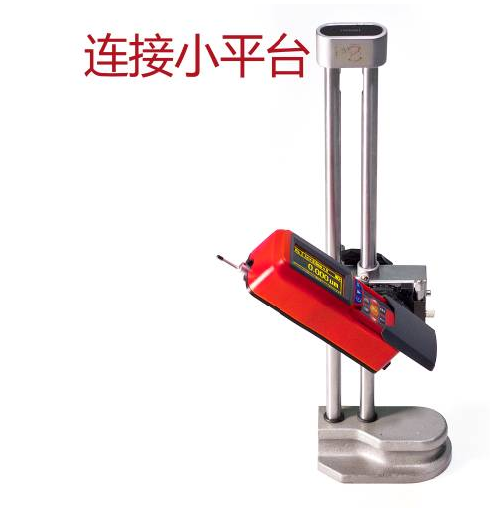

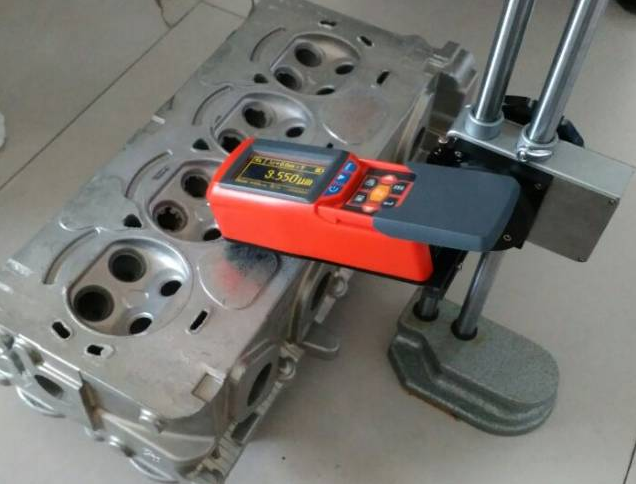

缸體缸蓋形狀較為復雜，需要檢測粗糙度的部位也比較多，里博分體式粗糙度儀配上的可360°旋轉平臺，可以測量此類復雜工件的部位粗糙度，除了可以檢測常規的平面部位以外，換上不同的傳感器、還可以測量曲面、2mm以上內孔，斜面倒角、以及溝槽等。



 通過對粗糙度的檢測，使其檢測部位達到相關標準，磨損達到狀態、保障發動機工作效率的同時也其使用壽命。是汽車制造業的檢測儀器。
案列二

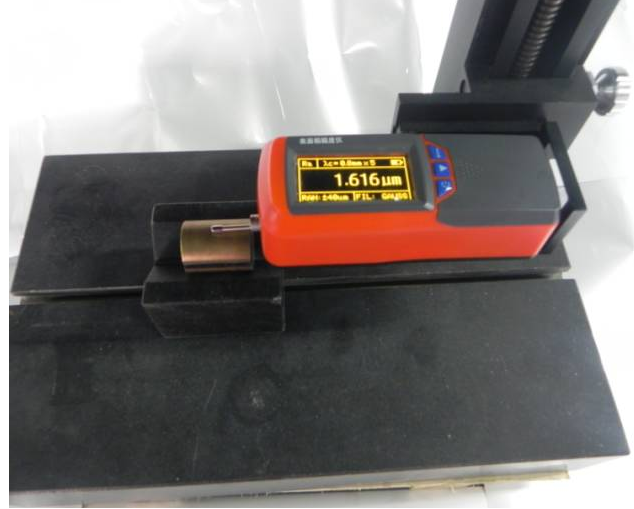

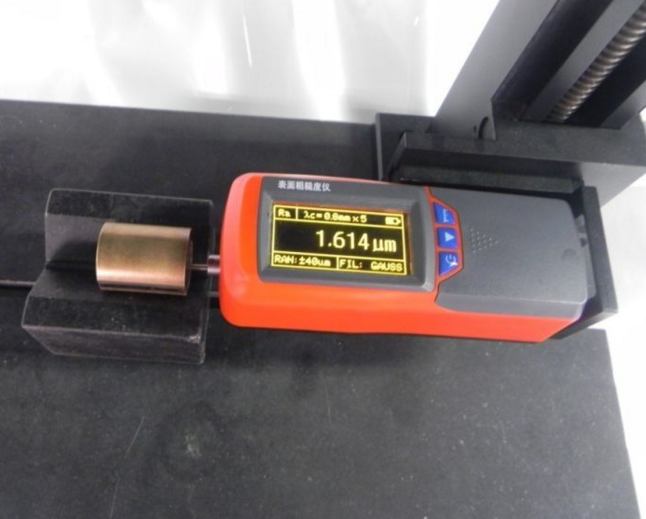

銅套、套類工件在使用過程中內壁以及外壁需要與相配的部件產生潤滑摩擦，所以對粗糙度也提出了要求。這類小套件由于體積較小、重量也比較輕、正常擺放測量工件會產生位移，無法測量。里博分體粗糙度儀、配上大理石測量平臺和V形塊，可以固定工件、檢測出實際粗糙度值。用于現場檢測，也可以用于實驗室檢測。



采用滑蓋式封閉按鍵外殼設計，可以免在使用環境中灰塵、水、油污對內部電子器件腐蝕。



檢測可以與同類設備標準相比，技術實力，以及產品性能，理博玉理系列產品一律質保六年，讓用戶可以放心的使用，無售后之憂。
