超聲波探傷儀探傷原理——反射法
超聲波探傷儀主要是利用超聲波在物體中傳播時受物體材料與結構等因素的影響會產生一定程度變化的原理來對物體缺陷(如裂紋、氣孔、疏松、夾雜等)進行檢測。常用的檢測方法有多普勒效應法、透射法、反射法等，檢測得到的信息經處理后以圖像的形式顯現出來。目前反射法應用最為廣泛，接下來我們就對反射法探傷原理做以詳細介紹。

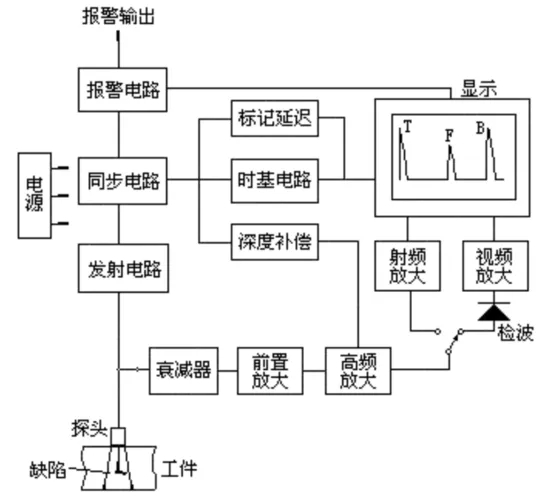

超聲波探傷儀探傷原理圖
反射法探傷原理

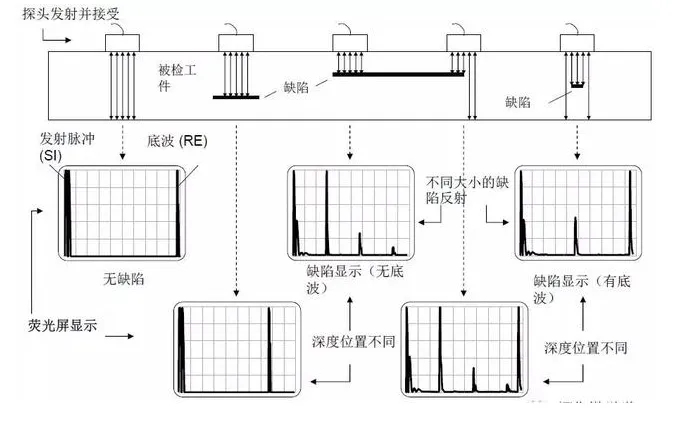

反射法利用的是超聲波的反射特性，即超聲波在由一種介種介質的過程中，在兩介質的交界面處會發生反射，且介質間差別越大反射程度也會越大。基于這種原理，在對物體缺陷進行檢測時，可以先對物體發射超聲波，然后對反射回來的超聲波進行接收，通過對比所發射的與接受到的超聲波的異同即可判定物體的內部結構，其是否含有缺陷，缺陷屬于哪種類型，處于什么位置等等。
圖像處理
圖像處理指的是將檢測后的信號處理為圖像的形式以供人們觀察，目前已有A型、B型、C型、M型、F型等多種圖像處理方法，其中使用最廣泛的是A型，A型顯示指的是其形成圖像的橫坐標為超聲波在材料中的傳播時間或距離，縱坐標為超聲波反射的幅值，因此根據圖形的形狀就可以快速的對物體內部是否有缺陷、缺陷位置、大小等問題進行判斷。
彩色B掃描
B型顯示所形成的圖像類似于物體內部某一橫截面的解剖圖，適于檢測靜態物體，醫院里常做的B超使用的就是B型顯示;M型顯示所形成的圖像類似于探測信息在物體內部的運動時序圖，適于檢測動態物體，對心臟、動脈血管的檢測使用的就是M型顯示;C型顯示和F型顯示由于操作不方便、顯示結果不全面等原因逐步退出圖像處理的舞臺。
