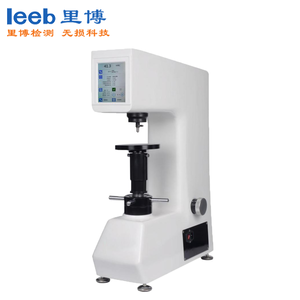

觸摸屏數顯全洛氏硬度計HRSS-150
HRSS-150數顯全洛氏硬度計功能好、操作方便，顯示清晰、性能穩定，是集機電于一體傳感器閉環系統的產品，可進行洛氏、表面洛氏標尺的硬度測試。
洛氏、表面洛氏硬度標尺的選用：共有18種標尺供選擇，試驗力自動選擇。
詳細介紹
【產品概述】
觸摸屏數顯全洛氏硬度計是一款功能多、操作方便、硬度顯示直觀、性能穩定的機器。適合洛氏、表面洛氏標尺的硬度測試。虛擬鍵盤操作；加入多種標準硬度標尺之間的換算值；測試結果可直接導出到U盤，測量數據自動統計計算。
【應用范圍】
用于內外表面淬火、調質退、火、冷硬鑄件，可鍛鑄件等黑色金屬硬度測試；硬質合金鋼、鋁及鋁合金、銅及其合金，鍍鋅、鍍鉻、鍍錫材料等有色金屬硬度測試；材料表面熱處理和化學處理層，薄板，硬塑料等。
【功能介紹】
● 位移感器精度高；
● 7吋觸摸屏顯示，圖標式結構；
● 15種洛氏硬度標尺的選擇；
● 多種標準硬度換算功能；
● 硬度測試結果直接輸出到USB；
● 具有良好的可操作性和直觀性；
● 結構堅固，剛性好 、準確、穩定、損耗低。
【技術參數】
|
型號 |
HRSS-150 |
|
初試驗力 |
3kgf (29.42N), 10kgf (98.07N) |
|
試驗力 |
15kgf (147.1N), 30kgf (294.2N), 45kgf (441.3N), 60kgf (588.4N), 100kgf (980.7N), 150kgf (1471N) |
|
洛氏標尺 |
洛氏：HRA, HRB, HRC, HRD, HRE, HRF,HRG,HRH,HRK，HRL ，HRM，HRP, HRR HRS,HRV 表面洛氏：HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HR15W, HR30W, HR45W, HR15X, HR30X, HR45X, HR15Y, HR30Y, HR45Y |
|
壓頭規格 |
金剛石洛氏壓頭，φ1.5875mm碳化鎢壓頭 |
|
硬度分辨率 |
0.1HR |
|
保荷時間 |
2 ～60S |
|
硬度轉換標尺種類 |
GB、ISO、ASTM |
|
顯示方式 |
觸摸屏顯示 |
|
試件最大高度 |
190mm |
|
壓頭到內壁 |
165mm |
|
外形尺寸 |
520X240X700mm |
|
主機重量 |
約80Kg |
|
電源 |
AC220V + 5%, 50~60 Hz |
|
執行標準 |
ASTM T.1、ASTM T.2、ASTM T.3、ASTM T.4、ASTM T.7、ASTM T.8、ASTM T.9、ISO T.A1、ISO T.B2、ISO T.B3、ISO T.B4、ISO T.C2、ISO T.D2、ISO T.D4、ISO T.D6、ISO T.D8、ISO T.E2、ISO T.F5、GB T.1、GB T.2 |
|
轉換標尺 |
HV、HV10、HV5、HV50、HRC、HRA、HR15N、HR30N、HR45N、HRB、 HRF、HRD、 HRG、HRK、HRE、HR45T、HR430T、HR15T、HBS、HBW、Rm(C)、Rm(Cr)、Rm(CrV)、Rm(CrNi) Rm(CrMo)、Rm(NiMo)、Rm(MnSi)、Rm(High)、Rm(STNL)、Rm、HK、HS |
|
數據輸出 |
USB |
【洛氏試驗原理】
試驗開始時，試驗機壓頭放在試件上，施加初試驗力，并建立一由位移傳測量裝置測出的基準點。因為初試驗力使壓頭壓入試件，所以表面的光潔或不規則不會影響試驗。接著試驗機施加主試驗力，這一較大的力，進入試樣更深，然后卸除主試驗力，同時保持初試驗力，此時，試驗機測量相對于既定的基準點的凹痕深度。凹痕的直線深度是洛氏硬度數值的基礎。凹痕深度淺只表示材料硬度較高，凹痕深度相對深，則表示材料硬度較軟。

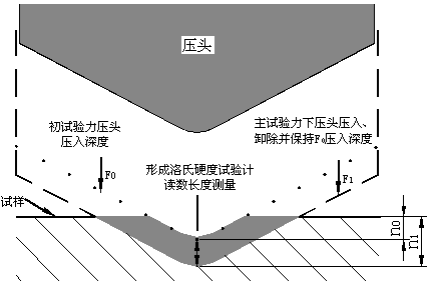

硬度計測量原理圖
HRC.A＝100－n1－n0 0.002
HRB=130－n1－n0 0.002
式中：n0 — 在初試驗力F0作用下，壓頭壓入試樣的深度
n1 — 在以施加總試驗力F，并卸除主試驗力F1，但仍保持初試驗力F0時壓頭壓入試件的深度。
【硬度計主機外形】

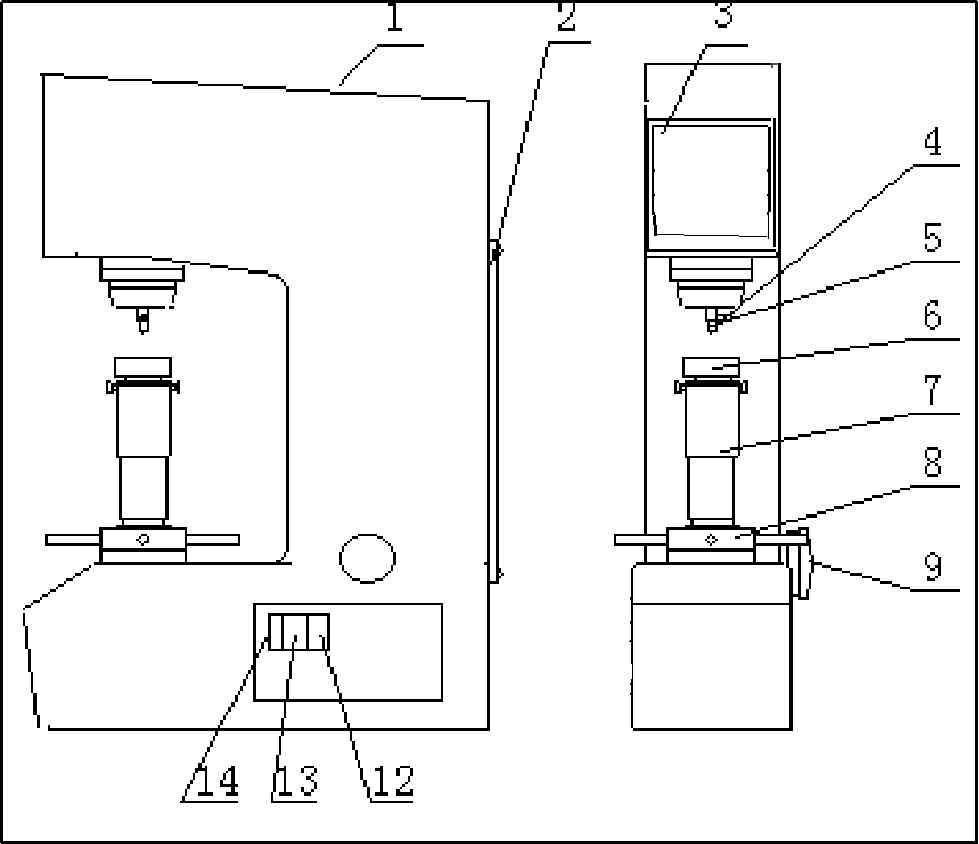

硬度計主機外形
|
1.上蓋 |
2.后蓋 |
3.顯示屏 |
4.壓頭止緊螺釘 |
5.壓頭 |
|
6.試臺 |
7.螺桿 |
8.旋輪 |
9.手輪 |
10.RS-232插口 |
|
11.打印機 |
12.電源插座 |
13.保險絲 |
14.開關 |
|
【硬度計符合標準】
GB/T 230.1-2018 金屬材料 洛氏硬度試驗 第1部分 試驗方法
GB/T 230.2-2012 《金屬材料 洛氏硬度試驗 第2部分：硬度計的檢驗與校準》國家標準
JJG 112-2013_金屬洛氏硬度計(A,B,C,D,E,F,G,H,K,N,∕T標尺)檢定規程
ASTM E18-2015金屬材料洛氏硬度試驗方法標準
ASTM標準-金屬試驗方法及分析程序
名稱
數量
名稱
數量
金剛石洛氏壓頭
1只
φ1.5875mm球壓頭
1只
砝碼A、B、C、D、E(或力傳感器)
共5只
標準洛氏硬度塊
6塊
產品使用說明書
1本
大、中、 V型試臺
各1只
產品合格證
1份
