全自動洛氏硬度計MHRS-150XYZ
產品概述
里博MHRS-150XYZ全自動洛式硬度計外形流暢、功能齊全,大屏幕觸摸屏顯示器,操作面板采用菜單方式,人機互動友好,是一款具有良好可靠性的高新技術產品。
數據處理功能強大,包括:HR、HB、HV等多種硬度制式轉換,提供更多的樣品和試驗信息。測量數據可使用U盤保存為EXCEL格式,方便計算機編輯和處理,同時滿足網格化管理的需求。
詳細介紹
主要功能:
● 支持PC軟件控制機器;
● 支持全自動XY平臺,工作臺自動升降,無需人工轉動絲桿旋輪;
● 一鍵啟動,工作臺自動上升,樣品觸碰到壓頭后自動加載,自動卸載,自動顯示硬度值;
● 總試驗力60kgf、100kgf、150kgf;
● 測量標尺HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、HRL、HRM、HRP、HRR、HRS、HRV;
● 支持布氏,洛氏,維氏等單位轉換,包括可設置合格范圍,超限自動報警,可輸入樣品代號等;
● ASTM、IS0、JJG換算等標準;
● 顯示精度0.1HR;
● 7寸彩色觸摸屏硬度顯示;觸摸屏界面,操作方便,直接選擇硬度標尺,力值自動在測試參數中改變。
● 自動計算最大值、最小值、平均值、最大誤差、測試次數等;
● 試件最大高度300mm(特殊可定制);
● 壓頭到機距離170mm;
● 配備標準硬度塊;儀器按照標準硬度塊對各個硬度標尺進行自動修正;
● 采用高精度位移傳感器;
● 更多的樣品和試驗信息,測量數據U盤保存為EXCEL格式,方便編輯和處理;
● PC端軟件出報告等。
● 鋼的淬透性硬度測試。裝上端淬工裝,即可一次性自動測試多個端淬試件,并生成曲線。
測定黑色金屬,有色金屬,淬火鋼,調質鋼,退火鋼,可鍛鑄件,鋁合金,銅,軸承鋼等。
技術參數
型號 |
MHRS-150XYZ |
初試驗力 |
10kgf(98.07N) |
試驗力 |
60kgf(588N) 100kgf(980N) 150kgf(1471N) |
洛氏標尺 |
HRA,HRB,HRC,HRD,HRE,HRF,HRG,HRH,HRK,HRL ,HRM,HRP,HRR ,HRS,HRV |
硬度測試范圍 |
HRA:20-95 HRB:10-100 HRC:10-70 HRD:40-77HRE:70-100 HRF:60-100 HRG:30-94 HRH:80-100HRK:40-100 |
轉換標尺 |
表面洛式、布氏、維氏 |
保荷時間 |
2-60s |
試驗力誤差 |
初試驗力≤2%,主試驗力≤1% |
執行標準 |
GB/T230.1 GB/T230.2國家標準 JJG112檢定規程,ASTM標準,ISO標準 |
硬度讀取 |
觸摸屏顯示 |
試件最大高度 |
300mm(特殊可定制) |
試臺行程 |
X軸:100㎜,Y軸:100㎜ |
試臺大小(㎜) |
366.5×366.5×160 |
數據輸出 |
USB接口、RS232接口、打印機輸出 |
壓頭-外壁距離 |
170mm |
電源 |
AC220V±5%,50~60Hz(可根據需求定制AC110V±5%,50~60Hz) |
外形尺寸 |
590*760*230 |
主機重量 |
約85Kg |
硬度計符合標準
GB/T 230.1金屬材料 洛氏硬度試驗 第1部分 試驗方法
GB/T 230.2《金屬材料 洛氏硬度試驗 第2部分:硬度計的檢驗與校準》國家標準
JJG 112金屬洛氏硬度計(A,B,C,D,E,F,G,H,K,N,∕T標尺)檢定規程
ASTM標準-金屬試驗方法及分析程序
標準配置
名稱 |
數量 |
名稱 |
數量 |
主機 |
1臺 |
XY全自動工作平臺 |
1個 |
砝碼(A、B、C) |
各1只 |
硬度塊(HRC高低2塊 HRB 1塊) |
3塊 |
產品合格證 |
1份 |
產品使用說明書 |
1份 |
大、中、 V型試臺 |
各1只 |
RS232串口線、USB數據線、電源線、XY連接線 |
各1根 |
洛氏硬度數據采集軟件 |
1套 |
金剛石洛氏壓頭,1.588球壓頭 |
各1只 |
洛氏硬度測量軟件
iVision-HR洛氏硬度測量軟件用于
1.從洛氏硬度計測試完成后獲取單個試驗數據。
2.如機器提供,獲取機器儲存數據
3.畫硬度值曲線
4.硬度轉換
5.數據成單個文件儲存和調出
6.自動保存測試數據與統計數據
7.產生WORD或EXCEL測試報告,用戶可自定義報告輸入項
8.如機器提供,設置與控制機器操作如設置保荷時間、選擇標尺、和啟動測試等
9.高級版本能控制XY電動工作臺移動,Z軸升降,設置多點測量模式,和一鍵啟動全自動測量。

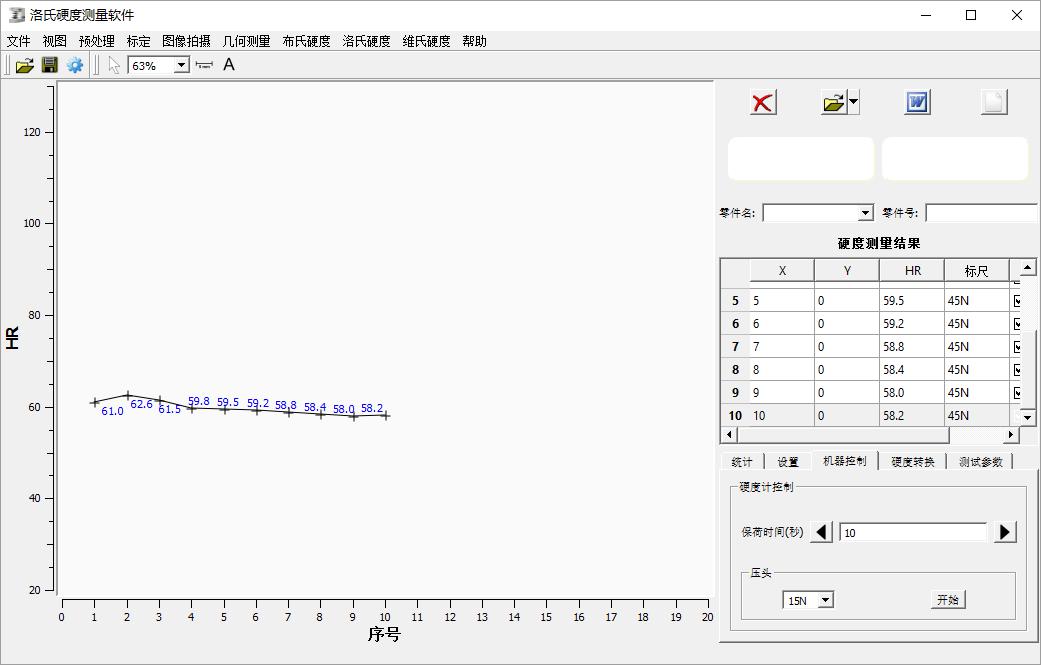

軟件界面
● 通過串口控制洛氏硬度計(設置標尺和保載時間,啟動加載等);
● 顯示硬度測量結果和繪制曲線;
● 顯示統計值如最大最小平均值等;
● 硬度轉換到其它標尺如HB、HV等;
● 保存測量結果到文件;
● 產生WORD或EXCEL格式報告。
軟件界面

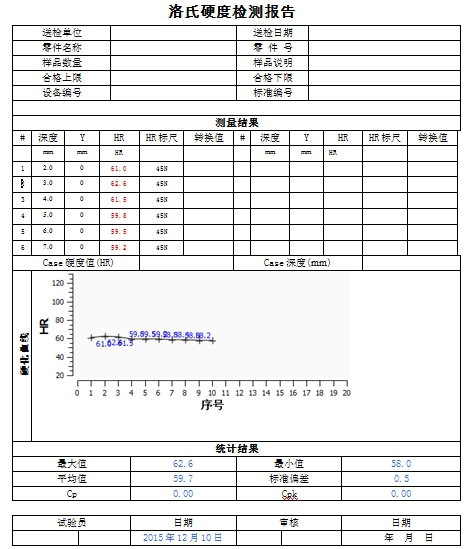

報告樣本
word格式

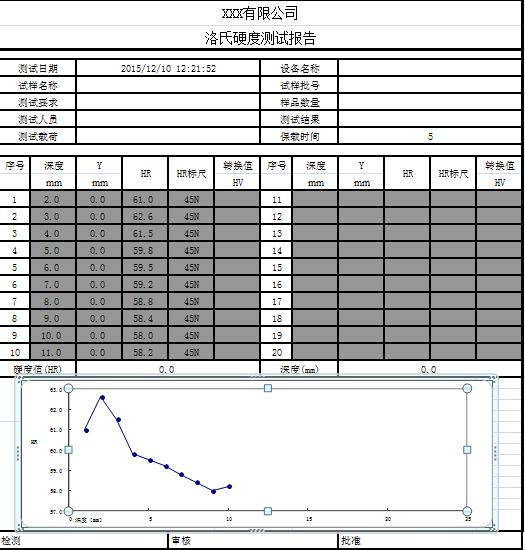

Excel格式
