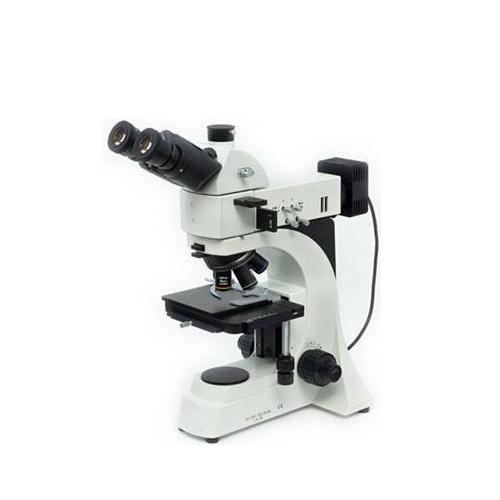

M-30MR正置金相顯微鏡
M-30MR金相顯微鏡能提供圖像質量和穩固的機械結構;
操作簡便,應用于教學科研金相分析、半導體硅晶片檢測、地址礦物分析、精密工程測量等領域;
光學系統:色差校正光學系統(CSIS),像質更優,分辨率更高,觀察更舒適;
目鏡及物鏡:高眼點、寬視野平場目鏡,PL10x/22mm,提供更加寬闊平坦的觀察空間并可加裝用于測量的測微尺,遠平場消色差長,工作距金相物鏡,無蓋玻片設計;
觀察筒:鉸鏈?zhǔn)诫p目/三目/數碼一體化觀察筒,視度可調節,30°傾斜,可進行攝影攝像,對觀察圖像進行采集和保存,配置電腦和軟件實現圖像分析;
詳細介紹
【產品概述】
M-30MR金相顯微鏡能提供圖像質量和穩固的機械結構;
操作簡便,附件齊全,應用于教學科研金相分析、半導體硅晶片檢測、地址礦物分析、精密工程測量等領域;
光學系統:色差校正光學系統(CSIS),像質更優,分辨率更高,觀察更舒適;
目鏡及物鏡:高眼點、寬視野平場目鏡,PL10x/22mm,提供更加寬闊平坦的觀察空間并可加裝用于測量的測微尺,平場消色差長工作距金相物鏡,無蓋玻片設計;
觀察筒:鉸鏈?zhǔn)诫p目/三目/數碼一體化觀察筒,視度可調節,30°傾斜,可進行攝影攝像,對觀察圖像進行采集和保存,配置電腦和軟件實現圖像分析;
調焦機構:低手位粗微調同軸調焦機構,粗調行程28mm,微調精度0.002mm,帶有平臺位置上下調節機構,樣品高度可達50mm(反射),帶有粗調松緊調節裝置和隨機限位裝置;
照明系統:反射照明器帶斜照明裝置,可以再觀察細微組織結構時產生浮雕立體的觀察效果,自適應90V-240V寬電壓,單顆3WLED高亮度冷光源。
【技術參數】
PL10X22 高眼點大視野平場目鏡 1對
XYMTH30R 鉸鏈三通觀察筒,30°傾斜,瞳距調節范圍:54mm~75mm 1套
OLIP5NC 長工作距平場消色差金相物鏡5XLMPL5X/0.15 WD10.8mm 1只
OLIP10NC 長工作距平場消色差金相物鏡10XLMPL10X/0.3 WD10mm 1只
OLIP20NC 長工作距平場消色差金相物鏡20XLMPL20X/0.45 WD4mm 1只
OLIP50NC 長工作距平場半復消金相物鏡50XLMPLFL50X/0.55 WD7.8mm 1只
OLIP100NC 長工作距平場半復消金相物鏡100XLMPLFL100X/0.80 WD2.1mm(可另配) 不帶
XY-NPI5 內定位5孔轉換器 1只
XYMF 反射式機架,低手位粗微同軸調焦機構。粗調行程28mm,帶平臺位置上下調節機構。樣品高度50mm,微調精度0.002mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。 1套
XYMRL 反(落)射照明器,柯拉照明系統,帶視場光闌與孔徑光闌,中心可調。帶斜照明裝置。 1套
XYMLED 100-240V寬電壓,單顆大功率5W LED,暖色 1只
XYMSGM 雙層機械移動平臺,低手位X、Y方向同軸調節;
平臺面積175mm×145mm,移動范圍:76mm×42mm。 1套
XYM-MSP 反射用金屬載物臺板 1塊
MXPS φ30起偏鏡插板(反射用) 1只
MXPWSR 360度旋轉式檢偏鏡插板 1只
XYCTV0.5 1/2CTV(0.5X),C接口,可調焦 1只
倍率 50X、100X、200X、500X、可調(標準配置10X目鏡)
光源 反射照明系統(LED燈),亮度可調
【選配件】
1、目鏡和物鏡:多種放大倍率;
2、金相圖像分析測量軟件(Image-3000);
3、金相自動評級軟件(MIAS3000);
