越來越多的研究已不滿足常規的金相顯微及照相方式，將顯微成像輸入微機，由微處理器對圖像作各種后期處理，是同步于當今世界在顯微領域新技術。

 圖像金相顯微鏡，接入了高清晰度的CCD攝像系統，由計算機對圖像進行處理、編輯、保存和輸出（如打印等）或進入多媒體系統及電子信箱。

如果進一步接入圖像分析計算機操作系統，還可以進一步對金相圖譜進行研究分析，或對圖像作精密測量，及多功能的圖像形態分析、統計及輸出圖文報告。

1. 使用專業的金相物鏡及平場目鏡，成像質量好，分辨率高，觀察舒適。
2. 提供優越的圖像質量和穩固可靠的機械結構。
3. 選配相應的攝影攝像附件，可對觀察圖像進行采集和保存，配電腦和專業金相分析軟件圖像進行金相圖像分析。
4. 操作簡便，附件齊全，廣泛應用于教學科研金相分析、半導體硅晶片檢測、地址礦物分析、精密工程測量等領域。

【主要技術參數】

名  稱	規  格
結    構	鉸鏈式三目，45°傾斜，雙邊±5屈光度可調，瞳距調節范圍：54-75mm， 固定式分光比，雙目:三目=80%:20% 。
放大倍數	50×～ 500×。
物    鏡	長工作距平場消色差專業金相物鏡5X，10X，20X，50X
目    鏡	高眼點大視野平場目鏡PL10X/18mm 。
測 微 尺	格值0.01㎜/1㎜。
載 物 臺	三層機械移動平臺，面積180mmX155mm，右手低手位控制，行程:75mm×40mm;  金屬載物臺板，中心孔直徑φ12mm 。
調焦機構	低手位粗微調同軸調焦機構，粗動每轉行程38 mm；微調精度2um，帶松緊調節機構.
照明系統	落射式柯拉照明，帶可變孔徑光闌和中心可調視場光闌，自適應100V-240V電壓。單顆5W 暖色 LED燈， ( 可選6V30W鹵素燈)，光強連續可調。
光學系統	有限遠色差校正系統。
偏光裝置	起偏鏡和檢偏鏡均可移出光路，檢偏鏡插板可360°旋轉 。 （選配）
電    源	220VAC（50Hz）
金相分析軟件	金相自動分析系統JX2015版本
	300萬像素圖譜攝像
	0.5X適配鏡
	測微尺 （精度為0.01mm）

【JX2015軟件介紹】

 金相分析軟件是我單位軟件工程部材料學相關專業人士開發，更新到2015版本，現有金相組織模塊470個，覆蓋了現有的所有金相檢驗.詳見金相模塊目錄。

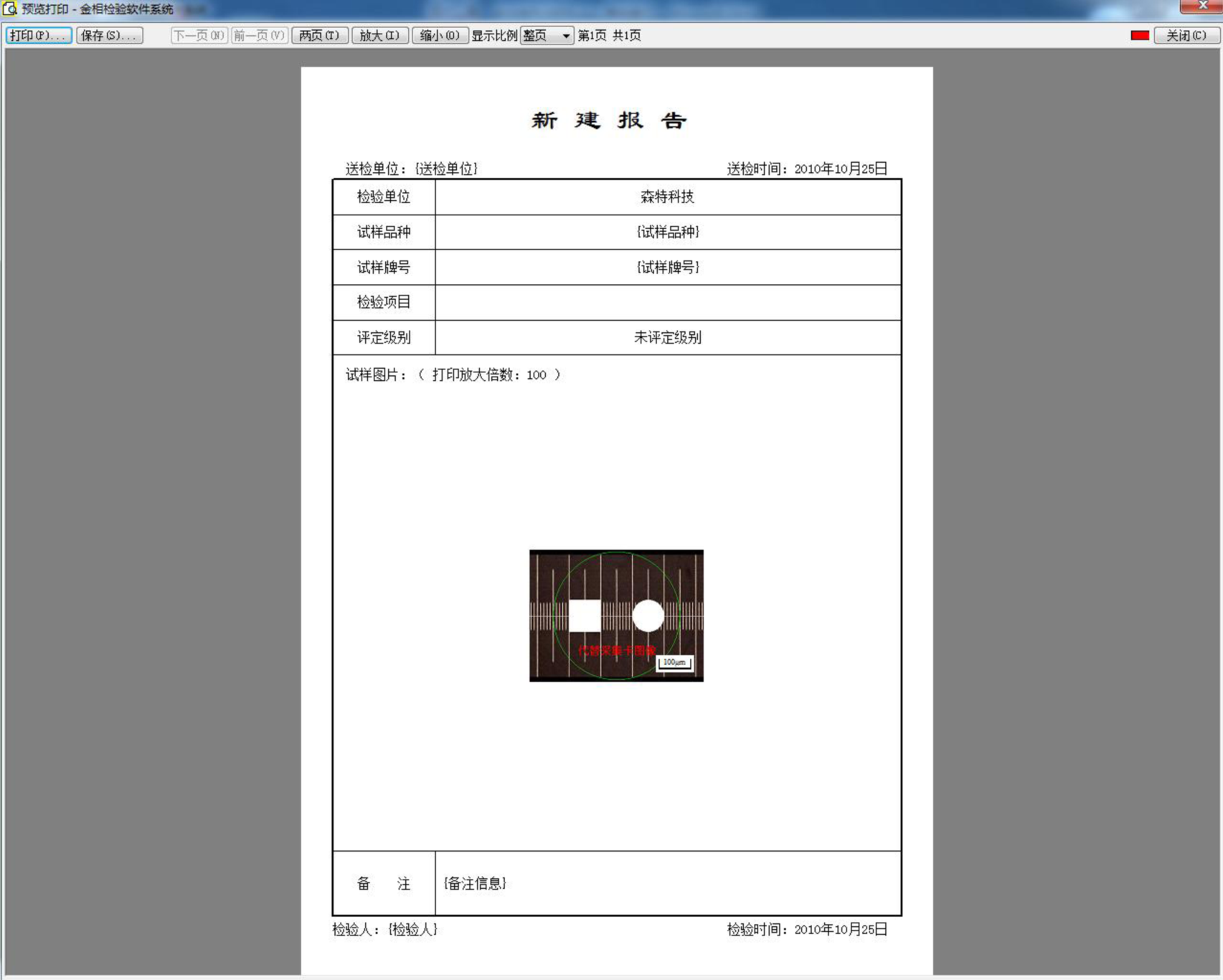

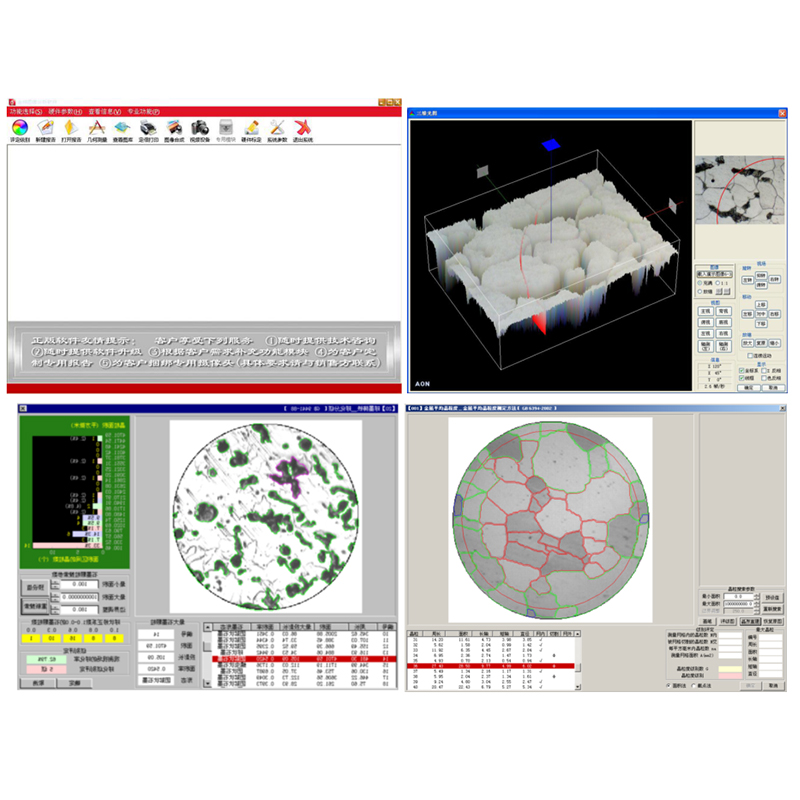

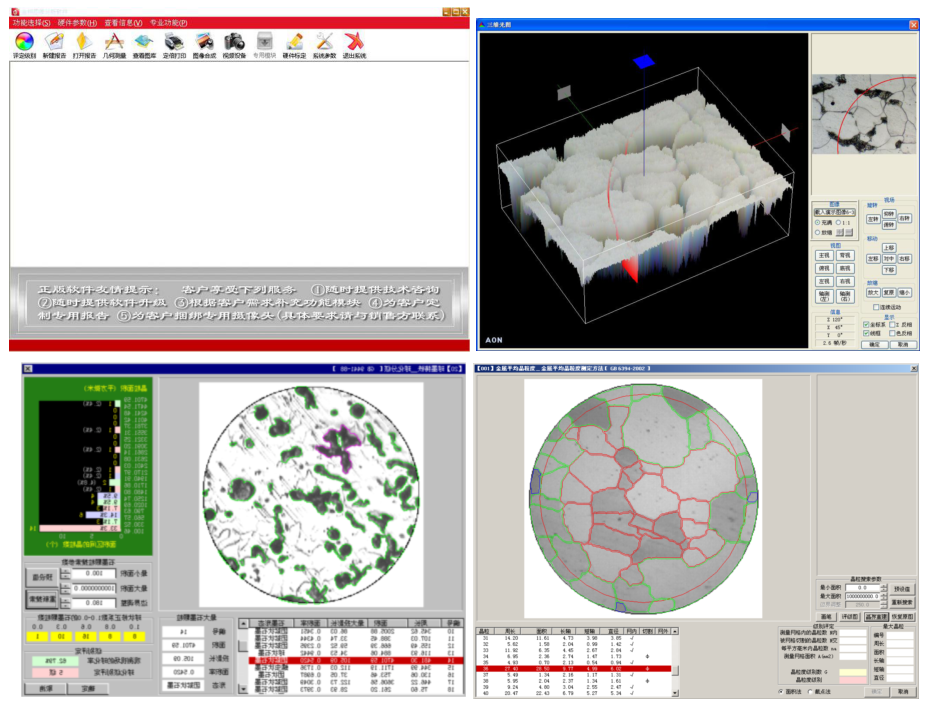

金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今的圖像分析技術，為金相顯微鏡和智能分析技術的結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面，簡潔明了和操作方便，經過簡單培訓或對照使用說明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。

【主要功能】

1. 圖像編輯軟件：圖像采集，圖像存儲等十多種功能；
2. 圖像軟件：影像增強，圖像疊加等十多種功能；
3. 圖像測量軟件：周長、面積、百分含量等幾十種測量功能；
4. 晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；
5. 非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；
6. 珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；
7. 脫碳層、滲碳層測量，表面涂層厚度測量；
8. 焊縫熔深度測量
9. 鐵素體、奧氏體型不銹鋼中相-面積測量；
10. 包含進行比對的近470種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；
11. 鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以定制和錄入。

【系統組成】

1. 軟件程序（光盤）；                        2. 加密狗：USB型；
2. 300萬高清數碼攝像；                      4.  0.5X適配鏡接口；
5. 圖像專用測微標尺，格值：0.01mm。

【硬件運行環境】

WINDOWS 7； 32/64位系統.  office 2007/2010.

【電腦基本配置要求】

1.CPU: Intel Core 2 2.8GHz 或更高；           2、內存:2GB or more；
3、USB 接口:USB2.0或USB3.0接口；           4、顯 示 器:19”或更高；
5、CD-ROM

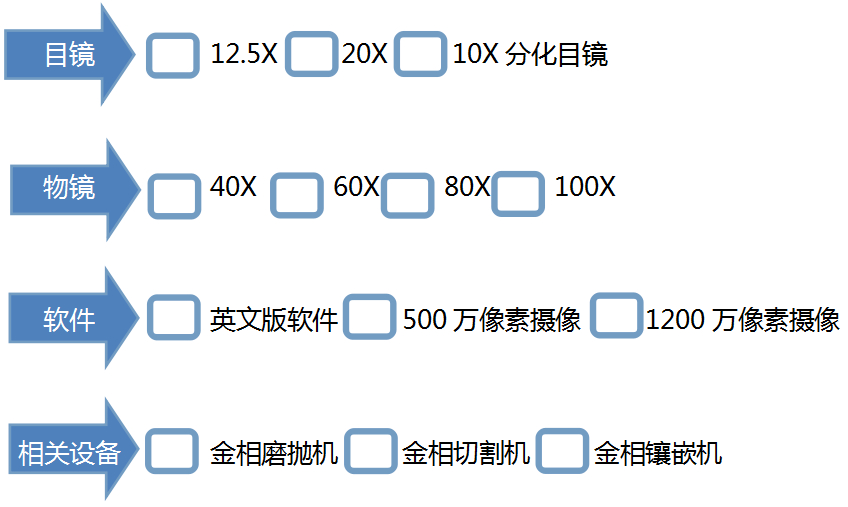

【個性化選購】

注：詳細方案和價格請與商務人員聯系。
