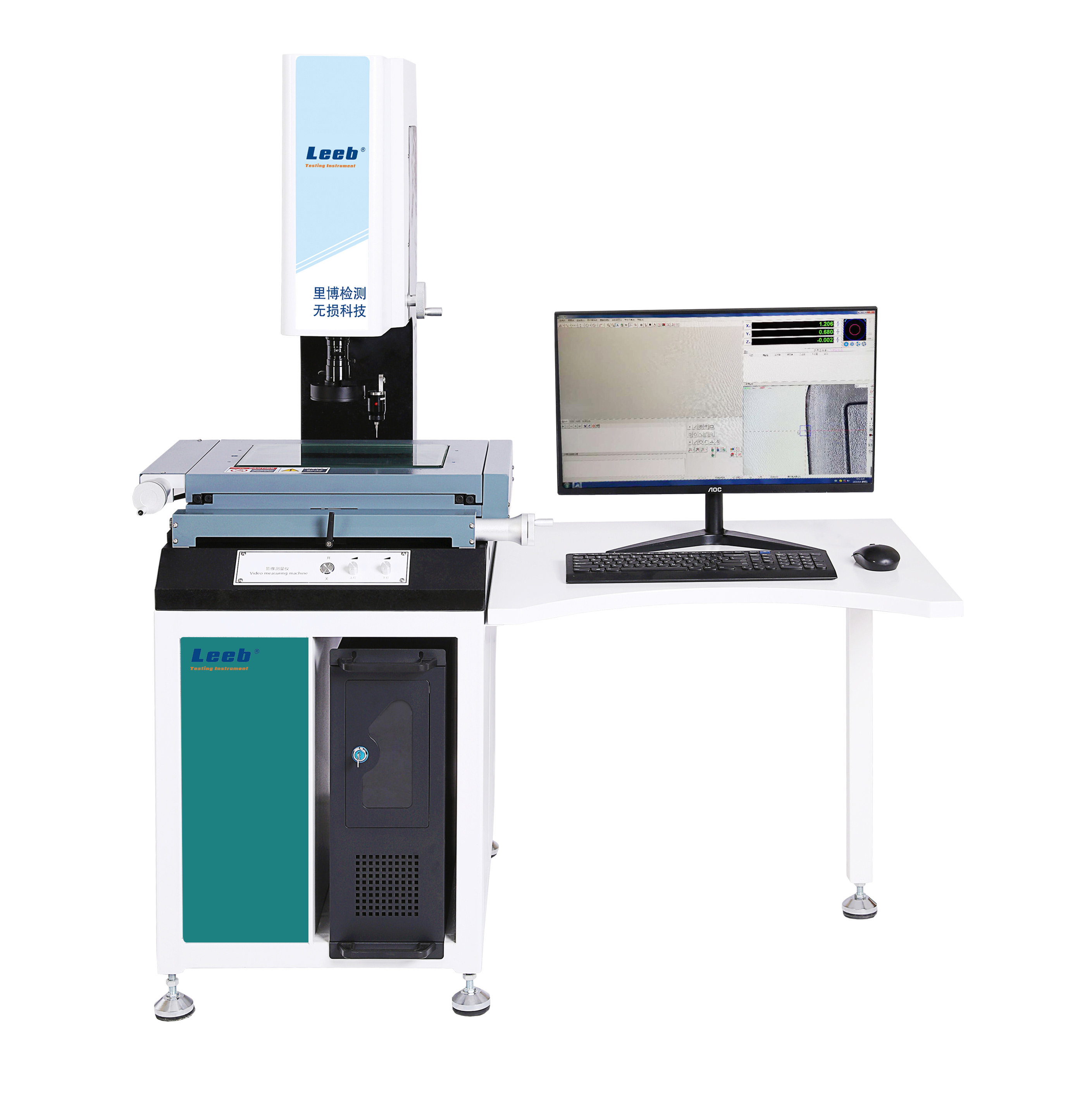

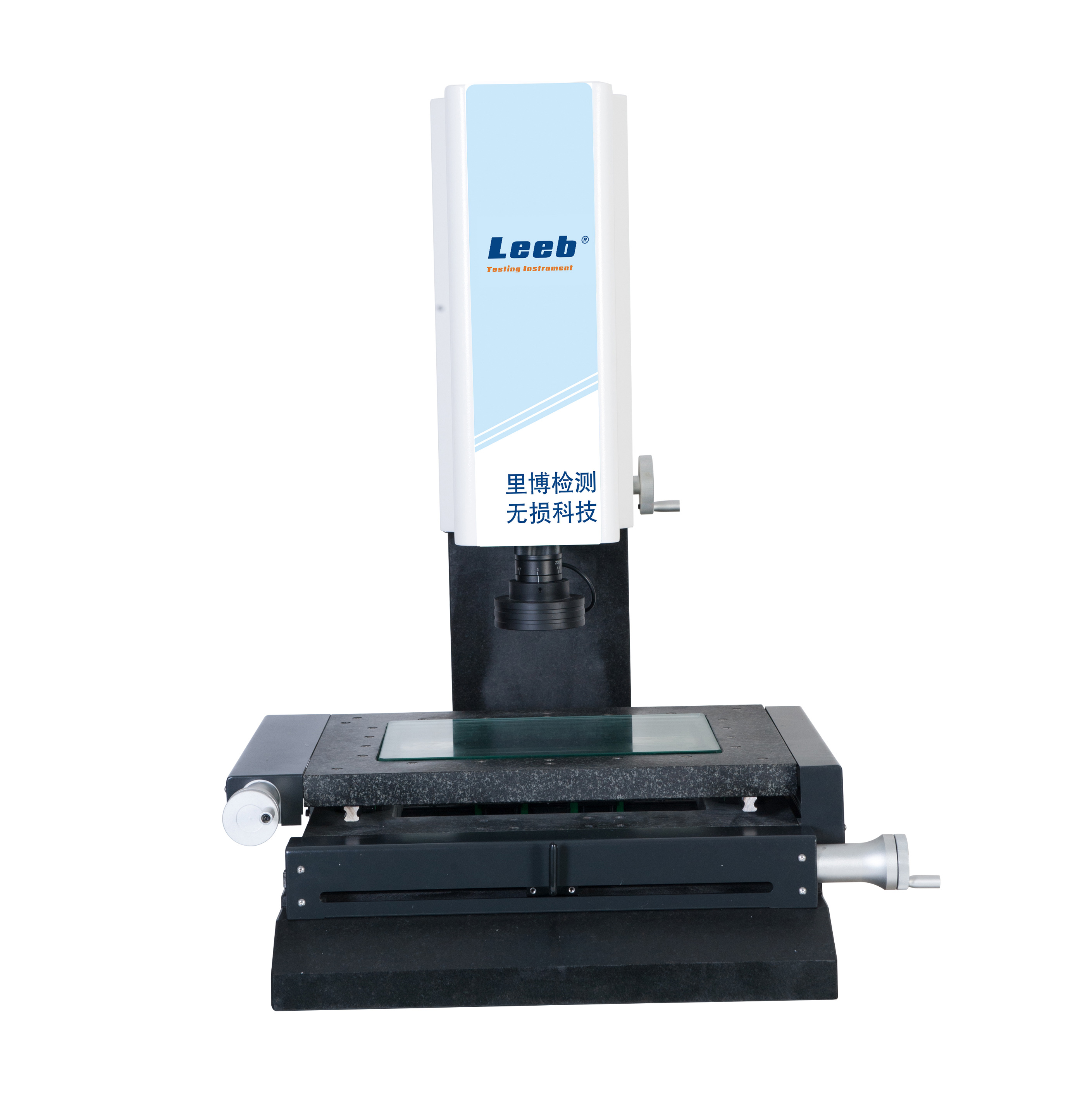

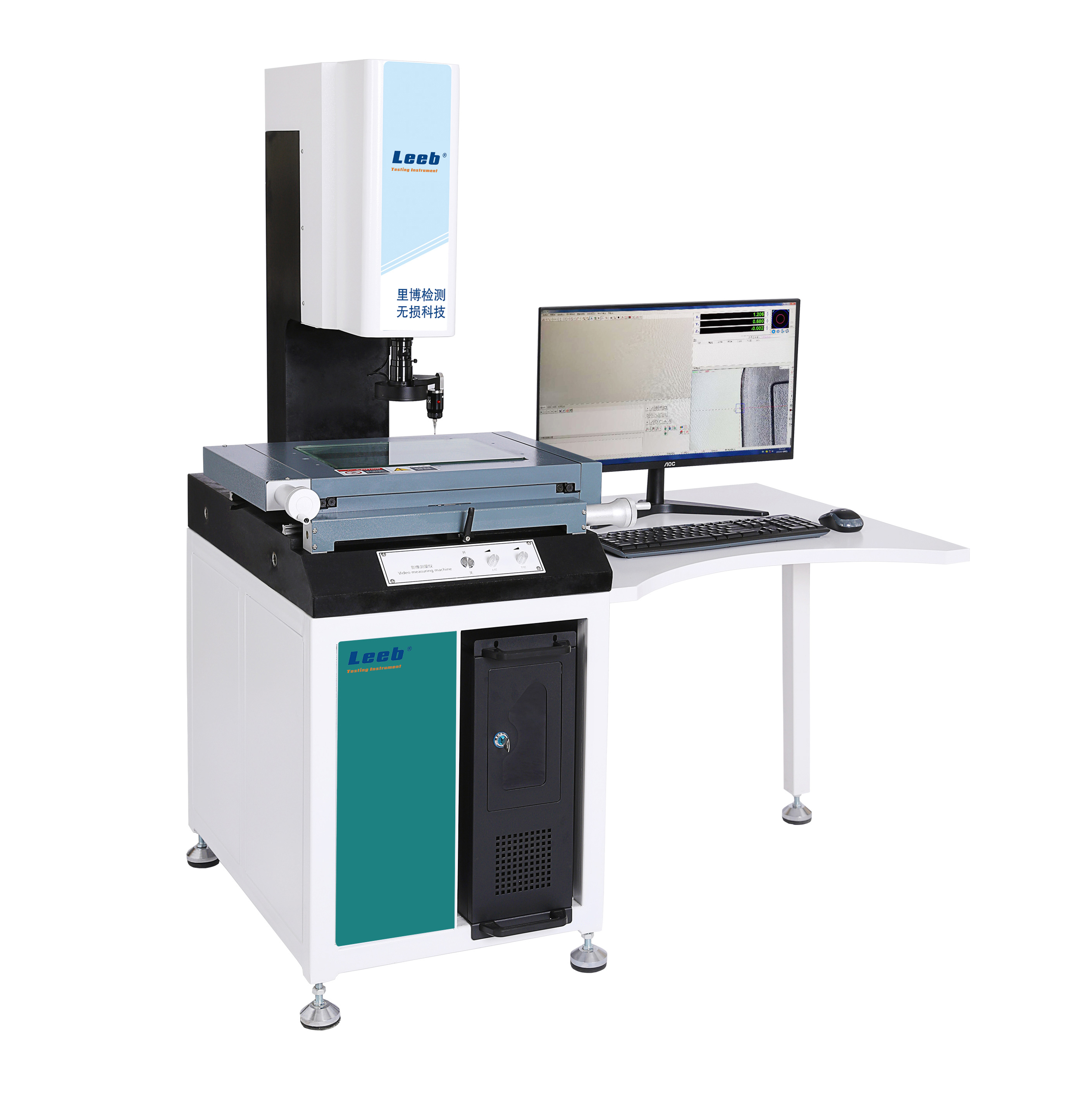

手動影像儀LBYX3060

產品特點
1.采用高清彩CCD相機；
2.變焦物鏡與十字線發生器作為測量瞄準系統；
3.由二維平面工作臺、光柵尺與數據箱組成數字測量及數據處理系統；
4.儀器具有多種數據處理、顯示、輸入、輸出功能；
5.與電腦連接后，采用專門測量軟件可對測量圖形進行處理。

查看更多影像儀

詳細介紹

【應用領域】

儀器適用于以二維平面測量為目的的一切應用領域。
這些領域有：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。

【主要技術參數】

序號	項目名稱	技術參數
1	有效測量行程(X軸×Y軸×Z軸)	300 mm×200 mm×200 mm
2	Z軸調焦升降范圍	≤200mm
3	光柵尺分辨率	0.0005mm
4	X、Y軸線性精度	U≤( 2.5+L/200 ) μm （L單位：mm）
5	載物臺尺寸	460mm×360mm
6	玻璃臺尺寸	328mm×228mm
7	玻璃和承載重量	東莞銘思：高精度光學玻璃，承載重量≤50kg
8	高清相機	德國 COMST 高清1/3彩色CCD
9	鏡頭	香港PMS（普密斯）連續變倍高清鏡頭光學放大倍率0.7×-4.5×
10	影像放大倍數	20-180×
11	光柵尺	高精度新天精密光柵尺,分辨率0.0005mm
12	上光系統	臺碩自主定制LED 環形冷光源
13	下光系統	臺碩自主定制LED圓形冷光源
14	傳動方式	臺灣精密無牙傳動＋P級精密交叉導軌
15	操作方式	搖桿手柄、鼠標拖動
16	主機外形尺寸約	725 mm×660 mm×830 mm
17	機臺底座、Z軸立柱	高精度花崗巖
18	儀器總重	約200 kg
19	軟件	自主研發正版2D精密測量測軟件
20	數據輸出	測量數據Word(doc)、Excel(xls)、物件放大攝像圖形(bmp、jpg)、二維圖形AutoCAD(dxf)、數據Word(doc格式)、Excel(xls格式)
21	數據導入	二維圖形AutoCAD(dxf))
22	電源	AC 220±5V、50Hz
23	使用環境	溫度 25±10℃，濕度 35%-65%
